发视频资料介绍
热电偶利用热电效应测量温度，是目前测量领域里应用最为普遍的测温元件，具有结构简单、测量范围广、可靠型高等特点，因此在工业用传感器中占有重要的地位。但由于热电偶自身的物理特性，其输出的热电势E和被测温度工之间存在非线性，其非线性误差在1%左有。如果在宽范围、高精度的测量要求下如此大的误差会影响到测量结果能否采用，这就需要进行非线性校正方法使得输出信号与测量温度之间呈线性关系，进而减小非线性所产生的测量误差。
热电偶的非线性校正有多种不同的方法，常用的有离散数据校正法和最小二乘分段拟合法。离散数据校正法是将热电偶的分度表，即E-T关系表存储于内存中，对测量数据进行校正。该方法由于受到存储容量的限制，很难在比较宽的测量范围内实施。最小二乘分段拟合法是将拟合曲线的多项式存储于微处理器中进行非线性补偿，该方法应用很广，但由于其存在截断误差，对高精度的测量很难满足。

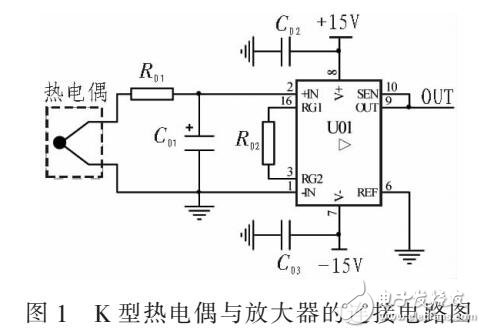

文中提出一种基于函数型的非线性校正方法可有效解决热电偶输m非线性的问题，该方法通过搭建非线性校正电路来进行实现，对比校正前和校正后的两组实测数据表明K型热电偶的非线性误差从l%降至0.2%以内，实现热电偶的高精度测量要求。
