在 UPS 中使用的功率器件有双极型功率晶体管、功率 MOSFET、可控硅和 IGBT，IGBT 既有功率 MOSFET 易于驱动、控制简单、开关频率高的优点，又有功率晶体管的导通电压低，通态电流大的优点、使用 IGBT 成为 UPS 功率设计的首选，只有对 IGBT 的特性充分了解和对电路进行可靠性设计，才能发挥 IGBT 的优点。本文介绍 UPS 中的 IGBT 的应用情况和使用中的注意事项。
IGBT 在 UPS 中的应用情况
绝缘栅双极型晶体管 IGBT 是一种 MOSFET 与双极晶体管复合的器件。它既有功率 MOSFET 易于驱动、控制简单、开关频率高的优点，又有功率晶体管的导通电压低，通态电流大，损耗小的显著优点。据东芝公司资料，1200V/100A 的IGBT 的导通电阻是同一耐压规格的功率 MOSFET 的 1/10，而开关时间是同规格GTR 的 1/10。由于这些优点，IGBT 广泛应用于不间断电源系统（UPS）的设计中。这种使用 IGBT 的在线式 UPS 具有效率高，抗冲击能力强、可靠性高的显著优点。

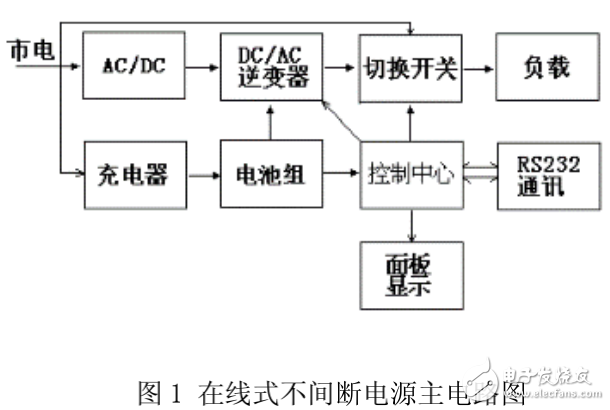

图 1 为在线式 UPS 的主电路，在线式 UPS 电源具有独立的旁路开关、AC/DC
整流器、充电器、DC/AC 逆变器等系统，工作原理是：市电正常时 AC/DC 整流器将交流电整流成直流电，同时对蓄电池进行充电，再经 DC/AC 逆变器将直流电逆变为标准正弦波交流电，市电异常时，电池对逆变器供电，在 UPS 发生故障时将输出转为旁路供电。在线式ＵＰＳ输出的电压和频率最为稳定，能为用户提供真正高质量的正弦波电源。
