关于两线制变送器微功率隔离电源设计，我们来先看看变送器是什么？传感器是能够受规定的被测量并按照一定的规律转换成可用输出信号的器件或装置的总称，通常由敏感元件和转换元件组成。当传感器的输出为规定的标准信号时，则称为变送器。而常见的类型有功率变送器，电流电压变送器等等。
在开发低功耗的智能两线制变送器时，仪器内部的微功率电源设计十分关键。首先，一般情况下具有微处理器的智能变送器要满足微控制器、A/D、D/A及通讯电路的供电，需要比普通4~20mA变送器更大的功率，需要内部电源具有更高的供电效率。另外，对于电容传感器和热电偶，还要考虑接地或者传感器可能碰壳（接地）的情况，所设计的变送器电路必须是输入与输出相隔离的，这样才能够保证后续控制系统的正常工作和抗共模干扰能力。由于外部电路为两线制变送器系统提供的工作电流最大4mA，这些具体要求给系统电源的设计带来了很大的难度和挑战。设计的微输入功率的隔离式两线制变送器电源采用全集成电路设计，具有结构简单、性能稳定、成本低廉的特点。它以降落在两线制变送器上的12~35VDC为输入电源，设计了简洁的恒流稳压前端输入电路，固定消耗315mA电流，提供了两组互相隔离的3V电源。与输入不隔离的一组最大具有5mA负载能力，与输入隔离的一组最大具有3mA负载能力，完全满足输入与输出隔离型的两线制变送器对电源的要求。
1.整体设计

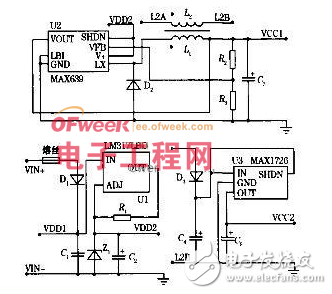

图1为电源原理图。它由3个主要部分组成：U1、R1和Z1构成的315mA/812V恒流稳压电路；由U2为核心构成的DC/DC变换电路；由L2和U3构成的一组隔离电源。系统设计力求精简、高集成度，并且所有元器件都选择了能够工作于-40~85℃扩展工业级温度区间的产品，能够保证电源可靠应用于现场变送器。
图1 电源原理图
