太阳能联合循环系统的介绍与槽式太阳能热发电

　　整体太阳能联合循环系统（IsCCS）

　　IsCCS是抛物面槽式太阳能集热威廉希尔官方网站 与现代的燃气蒸汽联合循环复合的热发电威廉希尔官方网站 ，图1一1给出了抛物面槽式太阳能集热威廉希尔官方网站 与单倍压一再热燃气蒸汽联合循环复合的系统。

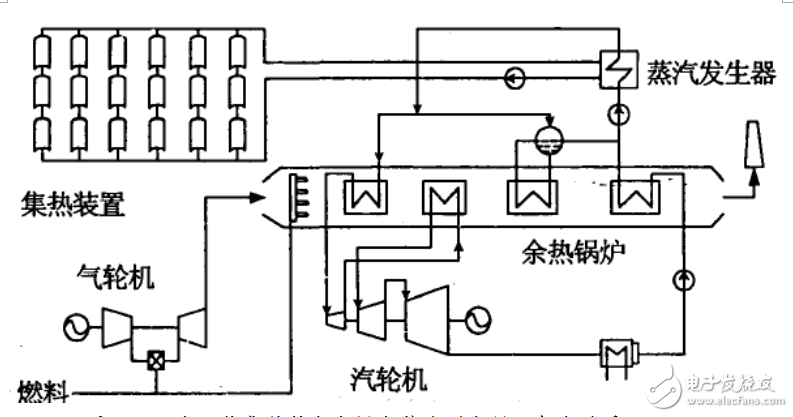

　　图1一1太阳能集热威廉希尔官方网站 与燃气蒸汽联合循环复合的系统

　　该系统中做功工质的流程为，给水通过预热后，一路进入蒸汽发生器，利用太

　　阳能集热器场收集的太阳热量来加热，产生微过热蒸汽。其中太阳能集热器场既可采用塔式集热器场，也可采用槽式集热器场。另一路进入余热锅炉继续加热在余热锅炉的过热器前两路汇合，其余的流程与单独燃气一蒸汽轮机联合循环相同。该系统中太阳能蒸汽发生器提供了燃气蒸汽联合循环中余热锅炉生产蒸汽所需的部分热量。该文将复合热发电系统分为两种类型：燃料节省型和功率增大型。燃料节省型系统中，太阳能取代燃料加热部分给水，发电量不变，燃料量降低。功率增大型系统中，太阳能和化石燃料共同加热给水，燃料量不变，蒸汽量增加，这样要求更替原来的蒸汽轮机，使其出力提高。：对于功率增大型系统，蒸汽轮机增容幅度的最佳范围为25%一50%;通过对三种概念系统的功率增大型、燃料节省型和单纯太阳能热发电方式的经济性比较得出：功率增大型相比燃料节省型优越;在当时的塔式威廉希尔官方网站 条件下，燃料成本在一8.9一15.0$舰W·h或2.6、4.4$/MBtu时，采用功率增大型复合热发电方式具有经济性，燃料成本的确切数据和比较的对象是煤还是天然气有关。

　　（二）太阳能预热空气

　　太阳能预热空气系统是在常规的燃气循环中，利用太阳能集热装置加热其中的

　　空气，从而达到利用太阳热能的一种方式。一般的系统流程为：空气经压气机进入塔式太阳能接收器，当被加热至一定温度时，送入燃烧室与常规燃料按一定的比例混合燃烧，生成合成气体，之后引入布雷顿循环发电。该系统一般选用塔式集热装置，与槽式集热装置相比，塔式集热装置可以将空气加热到更高的温度800℃。当然，太阳能预热空气系统也可以用于预热常规燃气一蒸汽联合循环系统中的空气，此时相当于一种ISCCS系统。
