　　光伏发电系统形式

　　典型的光伏发电系统是由光伏阵列、蓄电池组、控制器、电力电子变换器、负载等构成，而光伏发电系统按工作条件分为独立型，并网型和介于两者之间的可调度型。

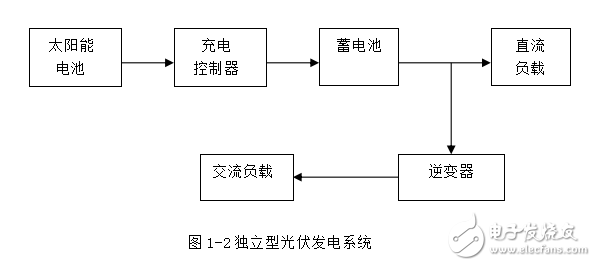

　　独立型：没有与电力公司的配电线并网的系统成为独立型系统。独立型光伏发电多用于边远山区，因为这些地方需要的电能容量小，建变电站成本昂贵，宜用独立型光伏发电。这种系统中要把使用的电量限制在PV系统的发电量以下，考虑到夜间和雨天PV系统不能发点，此时需要由蓄电池供给电力，西电池必须预先充电。此外，在通信基站等需要小量维持供电的情况下独立型光伏发电也有应用价值，在独立型光伏发电系统中储能部件是损耗最快，维护最频繁的组件。如下图1.3.1

　　光伏电池的发展历史与光伏系统及其并网系统的工作原理

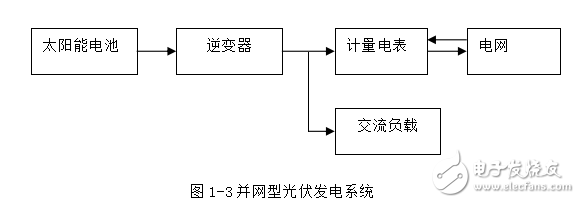

　　并网型：并网型系统分为逆潮流系统和非逆潮流系统两种。我国现在多数是非逆潮流系统，并网光伏发电多见于城市供电系统，区域内的电力需求通常比PV系统的输出电力大，是城市电网的补充，可以实现用电时段的消峰填谷。与独立型光伏发电系统比较，并网型没用蓄电池，在没有太阳能光照条件下不能独立对用户供电，但极大的节约设备成本，简化了控制结构。

　　如下图1-3

　　光伏电池的发展历史与光伏系统及其并网系统的工作原理

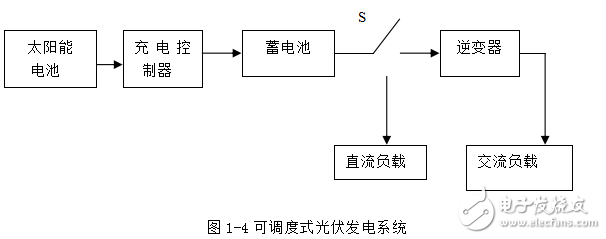

　　可调度型：可调度式光伏发电系统是带有储能部件且可以并网的光伏发电系统。当电网断电也没有太阳光照时，蓄电池等部件提供一定时间的能量供给，而在电网正常或有光照能量输入时，可对蓄电池补充能量。在蓄电池充满电且又有光照的情况下，则应由光伏电池直接给负载供电或是并入电网。可调度式光伏发电系统比并网型和独立型有更大的灵活性，但成本更高，系统控制也较复杂。如下图：

　　光伏电池的发展历史与光伏系统及其并网系统的工作原理
