SH66N12-070-C[1]

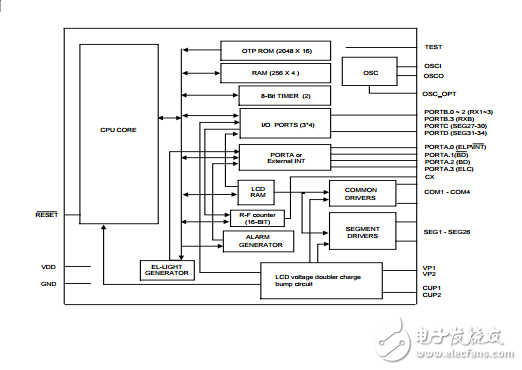

概述 SH66N12 是一种4位微处理器。该芯片是以 SH6610C 4位CPU为核心， 并集成了SRAM， 定时器， 蜂鸣发生器， LCD 驱动， I/O端口， 升压电路， El冷光驱动， R-F转换电路和一次性編程ROM.
基于SH6610C核心的4位带LCD 驱动的单片微控制器 ROM： 2048 × 16 位 RAM： 256 × 4 bits （数据存储器） 工作电压： 1.2V - 1.7V 16 个CMOS 双向 I/O 引脚 （PORTC， D可作为LCD segment.） 4 层子程序嵌套 （包括中断） 两个带预分频电路8位定时器 振荡器预热定时器 4 个带优先级的中断源： - 外部中断 （下降沿信号触发） 。 - 定时器0 中断。 - 定时器1 中断。 - PORTB，C 中断（下降沿信号触发）-32.768KHz 晶振或131K RC （通过焊垫选择） 指令周期： -4/32.768KHz （≈ 122µs） 32.768KHz -4/131KHz （≈ 31µs） 对于 131KHz LCD 驱动器： 4 × 34 （1/4 占空比， 1/3 偏压或 1/3 占空比， 1/2 偏压， 8 segment 与PORTC，D共享） 内置二倍压和三倍压升压电路。 内置 EL冷光驱动。 内置R-F （电阻-频率）转换电路。 内置蜂鸣发生器（4KHz） 两种节电工作模式： HALT或STOP模式 低功耗 提供邦定选择 提供CHIP封装
