发视频资料介绍
在电子设备及电子产品中，电磁干扰（ElectroMagnetic Interference）能量可通过传导性耦合或辐射性耦合来进行传输。为满足电磁兼容性要求，辐射性耦合采用屏蔽威廉希尔官方网站 加以抑制，对传导性耦合采用滤波威廉希尔官方网站 ，即采用 EMI 滤波器件加以抑制。
通用的 EMI 滤波器可以定义为一个低通网络，由电感、电容或电阻等无源元件组合而成。一般可根据其电路形式分为 T 型、L 型、π型等基本电路形式（参见表 1）。但 EMI 滤波器不同于通常的信号处理滤波器，二者所关心的滤波器指标、使用环境等都是截然不同的。普通的低通滤波器关心幅频特性、相位特性、群延时、波形畸变等；而 EMI 滤波器更关心插入损耗、能量衰减、截止频率等参量。从使用环境来看，EMI 滤波器在使用中必须考虑源端及负载端的端接阻抗对滤波性能的影响，而且在使用中必须结合接地威廉希尔官方网站 与屏蔽措施，才能达到良好的 EMI 抑制效果。

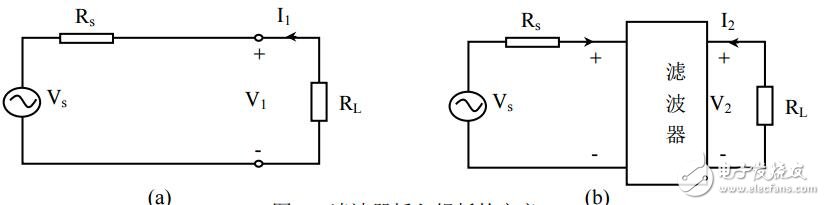

滤波器接入前、后的电路图
