精密光电传感设计跨阻放大器

　　精密光电传感设计跨阻放大器

　　光电二极管和其相关联的跨阻前置放大器或光和有用的输出电压之间的桥梁。虽然它们是基本元素，但设计精密仪器所需的电路则是一个多维的问题，需要特别注意诸如相角裕量等参数。

　　相位裕度特别重要，因为它决定电路的阶跃响应、超调特性和品质因数（q）。然而，到达所需的相位裕度是一个过程。

　　在跨阻放大器（TIA）开始设计，设计者定义的运算放大器（运算放大器）输出摆幅。从那时起，设计者着手定义反馈电阻和电容器，它决定了TIA的相位裕度。

　　本文将简要讨论运放的可用输出摆幅，然后是目标相位裕度推导。

　　The use of TIAs in photo sensing circuits

　　Photo sensing circuits such as transimpedance amplifiers （TIAs） are useful in precision systems such as computed tomography （CT） scanners， blood analyzers， and smoke detectors. Other uses for light-to-voltage conversions are with position sensors， infrared （IR） pyrometers， and chromatographs. In these circuits， photodiodes generate a small current， which is proportional to the level of illumination.

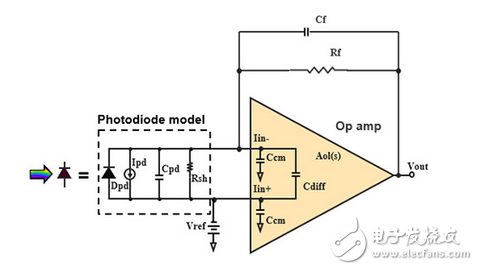

　　The TIA converts the photodiode’s current output signal to a usable voltage level. The implementation of this current-to-voltage conversion consists of a photodiode， an amplifier and a resistor/capacitor feedback pair （Figure 1）.
