隔离RS-485节点隔离功率的选择及解决方案

2017-07-08 | rar | 0.18 MB | 次下载 | 免费

资料介绍

  隔离RS-485节点隔离功率的选择及解决方案

  在RS-485节点中隔离信号和功率可以实现一个设计上的挑战,以实现满足小尺寸、低功耗、数据率、EMI和材料成本等系统要求的最佳配置。传统的分立解决方案,如光电耦合器,有据可查的问题有关的光耦合器和高功率每通道隔离由于背后光耦威廉希尔官方网站 固有的物理寿命倦怠。此外,随着数据速率的增加,光耦合器威廉希尔官方网站 的成本大大增加,并且制造复杂性随着组件计数的增加而增加。离散隔离直流-直流变换器的实现需要变压器设计知识,以将隔离直流-直流转换器的其它功率分量与变压器匹配。该设计容易受到与这些元件相关联的寄生电阻、电感和电容的影响。幸运的是,今天有一种新的高度集成的隔离收发器解决了这些设计挑战。

  在过去的七年中,Analog Devices公司开发了一系列创新,集成隔离的RS-485收发器结合ADI公司的进展在RS-485接口威廉希尔官方网站 ADI的iCoupler®数字信号隔离威廉希尔官方网站 ,和,最近,与ADI公司的恒功率®隔离的直流-直流转换器威廉希尔官方网站 。这些独立的收发器产品被设计用于各种恶劣环境中的应用,如工业自动化、太阳能和风能、仪器仪表和电力线监控。对一些使用这些家庭产品的工业通信协议的例子有Profibus,Interbus总线,Modbus,和BACnet。

  隔离RS-485节点隔离功率的选择及解决方案

  This family of integrated isolated RS-485/422 transceivers offers designers an optimal choice of integrated isolation based on the system partitioning of the power chain, in particular the isolated bus-side voltage supplies.

  ADI’s portfolio basically addresses three broad classifications for the partitioning of the power chain for isolated RS-485 nodes:

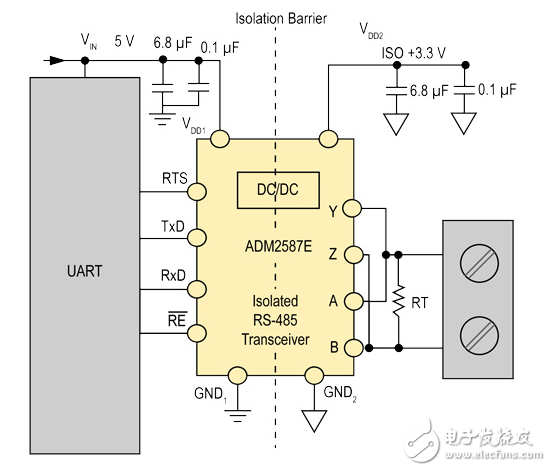

  A totally integrated signal and power isolated RS-485/422 solution

  Integrated signal isolation and integrated transformer driver (partial power chain integration)

  Signal isolated RS-485/RS-422 transceivers that allow flexibility of choice of the source of the bus side voltage power supply
