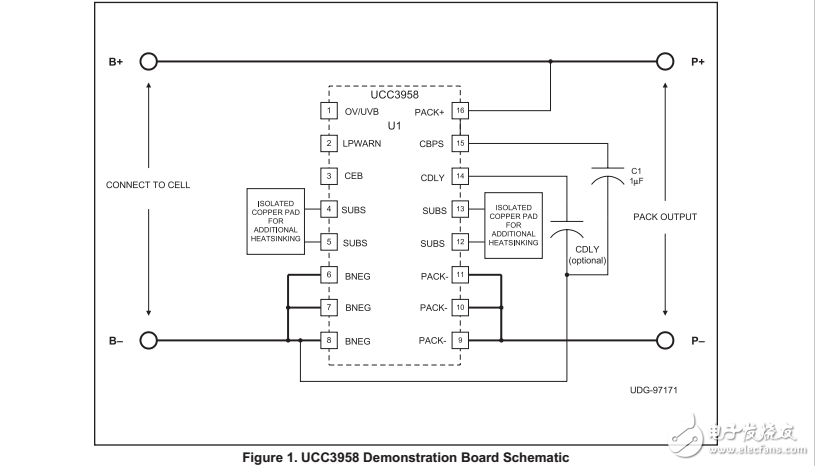

ucc3958演示板的设计提供完整的过充电，在充电和过负荷/短单节锂离子电池保护电路。演示板的示意图和部件清单显示在下面的页面上。
过流延时电容，cdly，在此演示板可选不安装。名义内部过流延迟时间360msec是充分充电可达1000mF电容性负载。如果需要，延迟时间可通过cdly增加一个小的陶瓷帽延伸。下面给出了过电流延时时间作为上限值的函数的一个图。
注意/储能电容器旁路（C1）提供的演示板是一个基金组织钽。
这就提供了足够的储能电源U1短路的包时，即使延长过流延迟时间。如果延迟时间不长，一个小值电容可用于C1。
更完整的信息，为ucc3958引脚说明和规格，请参阅数据表或联系Unitrode应用工程师。
注：本ucc3958被设计为连接直接到Li Ion电池，在电池组。当测试超过1“电源和演示板之间的线，这是强烈建议一个旁路电容应放置在细胞连接在演示板以减少振铃高峰值电流条件下。
