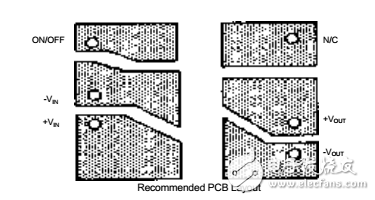

pt3100 / 4100系列是专为非常低的热阻从内部组件外壳。该产品利用陶瓷基板上的所有表面贴装元件。陶瓷基板的70到100倍的FR-4材料的热导率。在陶瓷基板上使用两盎司铜痕迹，以提供非常低的电阻和优良的热导率。镀锡铜导线用于输入和输出功率，并容易地对主机板上的铜垫进行多余的热量，有效地使用它作为一个散热片。因此，对pt3100 / 4100系列的热性能可以通过最大化铜的区域周围的转换器引脚增强。图23显示了一个推荐的布局模式，最大化了这个面积。两盎司铜是推荐的最佳性能。
该pt3100 / 4100系列陶瓷基板也被热连接到一个黑色阳极铝外壳。通过创建非常低的热阻，热容易进行，并均匀地分配到案件。这可以防止“热点”，并允许内部组件的温度保持接近外壳温度。
该pt3100 / 4100系列的热性能对周围气流的量非常依赖。贝尔规格tr-nwt-000063定义“自由空气对流”达到60线性英尺每分钟（LFM）的空气流。
pt3100 / 4100系列直流变换器也由内部在温度保护电路防止热过载。当控制芯片的结温达到125°C，转换器将循环和关闭不断在频率高达3khz直到单位充分冷却。
