摘要
这个应用程序报告描述并显示了如何实现直接热电偶接口，而不使用热电偶所需的信号调理电路。直接向Burr Brown ADS1240热电偶接口，24位ADC从德克萨斯仪器公司的一个msp430f41x超低功耗单片机用于ADC通信，读取转换的值，将它们转换为温度，并显示在LCD上。在本报告结尾给出了完整的示意图和代码清单。虽然MSP430F413用于本应用报告，任何MSP430器件可用于执行此应用程序。
介绍

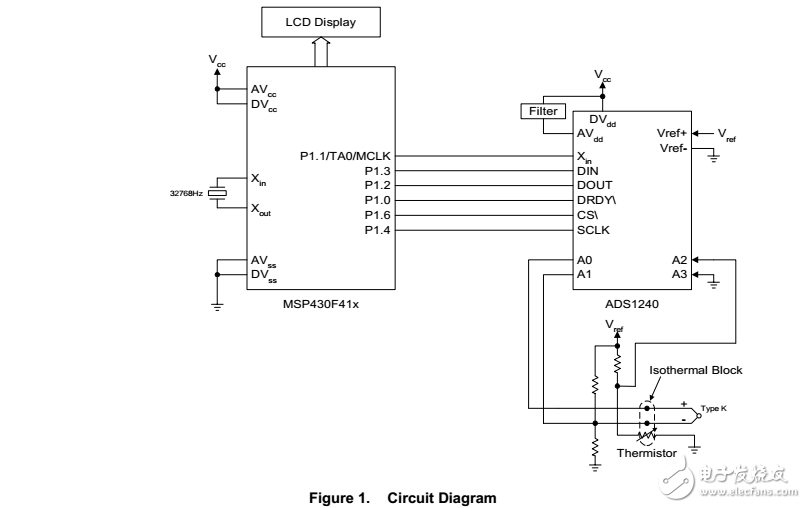

这个应用程序报告描述并显示了如何实现直接热电偶接口，而不使用热电偶所需的信号调理电路。直接向Burr Brown ADS1240热电偶接口，24位ADC从德克萨斯仪器公司的一个msp430f41x超低功耗单片机用于ADC通信，读取转换的值，将它们转换为温度，并显示在LCD上。给出了完整的示意图，附录中给出了本报告的完整代码，并可从因特网上下载。
热电偶通常需要信号调节来将热电偶电压放大到ADC范围，并提供所需的任何偏移量。本应用报告显示高分辨率的A/D转换器，如24位ADS1240，可以用来实现一个直接的热电偶接口无需进行信号调理。热电偶直接连接到A/D转换器的输入端。MSP430是用来传达给ADS1240读取ADC值。然后将ADC值转换为温度，并在LCD上显示温度。本应用报告K型热电偶和温度范围仅限于0–99.9oc。
