PT系列ISR的散热考虑

　　电力趋势的PT系列集成开关调节器（ISRS）提供除内部产生的热的几个配置选项。为了最大限度地提高传热和空间效率的PT系列，他们可以安装在垂直，水平，或表面安装配置。

　　背景/传热模式

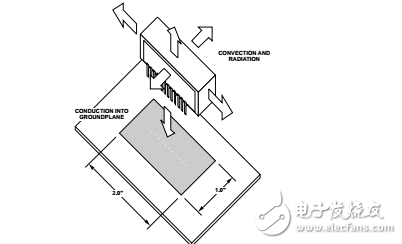

　　PT系列产品利用所有三种传热方式：传导、对流和辐射。传导占主导地位，向引线和外包装表面传导60%的热量。在余下的40%，约30%是由对流、辐射和其他。

　　当加热表面的能量使物质中的原子和分子发生振动时，传导热就发生了。当热量到达包边界时，空气开始冷却单元。支配的传导过程常称为导热率。如果导热系数是已知的，热电阻可以通过考虑到包的几何和环境温度的确定。低导热系数和/或大空间尺寸的封装设计往往具有很高的热阻。一旦完成了这两个问题的优化，就必须作出有效的去除包装表面热量的规定。在PT系列产品的设计中，在各种操作条件下进行了广泛的热计算机interwetten与威廉的赔率体系 和广泛的温度箱测试，以确保可靠的操作。

　　有两种类型的对流传热，自然的和强迫的。当空气密度由于空气的加热而改变时，自然对流就发生了。在自然对流中，从物体上排出的热量是表面温度、暴露于周围空气的表面积和周围环境温度的函数。在许多情况下，自然对流建立了0到40线性调频的气流。40至60的线性调频空气流动被定义为“自由空气对流”。当自然或自由的空气对流不足以妥善冷却部分，必须使用强制空气对流。

　　强制空气对流使用移动空气从包装中除去热量。根据行业惯例，强迫空气对流一般大于60线性调频。这种传热方式只是空气速度的函数。这些速度通常需要使用风扇。通常，只有当铂系列产品的环境温度大于60或70°C时，才需要强制空气对流。

　　辐射，最活跃的三种模式，是一种电磁传热机理。它不需要介质来传递热量，如空气或固体。在PT系列设计中，与自然对流协同传热的辐射辅助装置。如果采用自由空气对流或强制对流，辐射对传热过程的影响很小。
