通过实例讲解平面变压器设计，引导电源工程师如何设计平面变压器，是难得的实用资料。
一种小型平面变压器/电感器的设计详细介绍
1.引言
随着电子信息威廉希尔官方网站 的飞跃发展，各种电子设备已步入SMT（Surface mounting technology）时代，电子设备越来越要求轻、薄、小型化。传统的功率型电子变压器、电感器虽然在电子管、分立式晶体管时代起过重要作用，而在今天模块化电子设备中，因体积过大而无法应用，如何研制出小型平面电子变压器、电感器是目前设计人员关注的热点。本文阐述了采用多层印制板制造威廉希尔官方网站 、数控机床加工威廉希尔官方网站 、表面涂覆威廉希尔官方网站 和利用高频低损耗铁氧体磁芯设计和制造了230kHz、达120W的小型平面变压器和20A、10μH的大电流滤波电感器。
2.电路形式和变压器、电感器的威廉希尔官方网站 指标

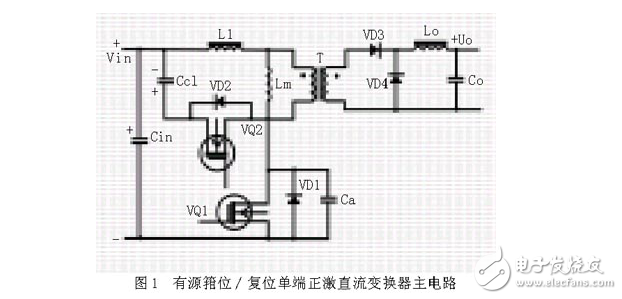

图1为有源箝位/复位单端正激变换器的主电路。该电路具有零电压转换功能，有利于提高效率和降低EMI/RFI。
