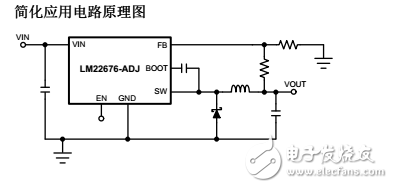

LM22676 开关稳压器使用最少的外部组件来提供执行高效高压降压稳压器所需的全部功能。这款易于使用的稳压器组装有一个能够提供高达 3A 负载电流的 42V N 通道 MOSFET 开关。特有出色的线路和负载调节以及高效率 （》90%）。电压模式控制提供较短的最小接通时间，从而实现了输入和输出电压间的最宽比率。内部环路补偿意味着用户不用承担计算环路补偿组件的枯燥工作。提供固定 5V 输出和可调输出电压选项。 500kHz 的开关频率使得小型外部组件的使用成为可能并可实现良好的瞬态响应。精密使能输入可简化稳压器控制和系统电源排序。关断模式下，稳压器流耗只有 25µA（典型值）。内置软启动（典型值 500µs）节省了外部组件。 LM22676 还有内置热关断和电流限制以保护器件不受意外过载的影响。
LM22676 是德州仪器 （TI） SIMPLE SWITCHER® 系列
产品。 SIMPLE SWITCHER® 理念使用最小外部组件数量和 TI WEBENCH® 设计工具提供一个易于使用的完整设计。为了简化设计，TI 的 WEBENCH® 工具包含诸如外部组件计算、电气interwetten与威廉的赔率体系 、散热模拟以及内置电路板等特性。
