描述
lfc789d25是一个双FET的线性控制器，简化了双电源设计。该装置由两个独立的控制器组成，每个控制器驱动外部MOSFET实现低压差。调节器。一个控制器编程规范固定的2.5 - V的输出，而第二控制器可以编程通过参考输入引脚调节任何期望的输出电压，允许创建一个跟踪调节器往往需要终止计划。而且，由于外部FET的热效应易于分离的控制器，控制器可以调节输出电压达到最大值。温度和载荷对2%的容忍度。
lfc789d25允许设计者很大的灵活性选择外部元件和拓扑实现其特定的电源需求。适当的散热，设计师可以建立一个调节器。与现有的外部MOSFET和电源允许的能力。而且，因为调节器的退出仅仅是外部功率MOSFET的RDS（on）和负载电流的乘积，通过适当选择功率MOSFET，可以实现非常低的电压降。

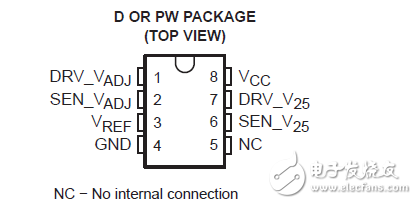

包装在8引脚SOIC和TSSOP封装的lfc789d25节省空间，特点是操作从0°C70°C.
两个独立控制器调节：
−2.5-V固定和可调输出
−±2%（最大）的监管
温度和负荷（1毫安到3 A）可调输出可通过外部参考引脚，允许创建跟踪调节器
伟大的设计灵活性，以最小的外部组件
应用：高电流，Low Dropout
监管机构：
−主板
−芯片的I / O
−GTLP的终止
