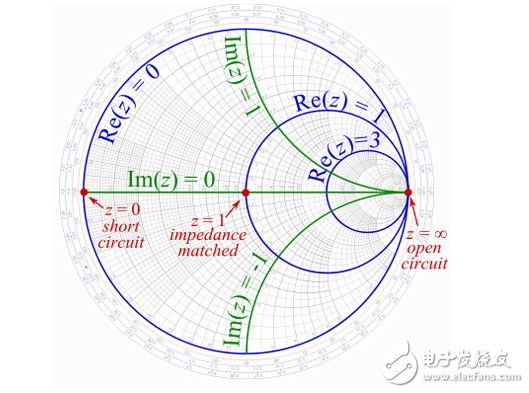

　　史米斯图表对于任何处理射频频率的有线和无线设计中的阻抗问题的人来说都是一个很有价值的工具。那是在上世纪30年代由贝尔实验室的Phillip Hagar Smith，谁在如何展示和评估多个复杂的阻抗参数（范围可以从零到无穷大）在二维有界图。它的首次公开发表在1939期电子杂志上。（请注意，“史米斯图”是NJ新普罗维登斯interwetten与威廉的赔率体系 仪器公司的注册商标。）

　　虽然史米斯图是RF工具包中最古老的工具之一，但它绝不是过时的，在工程实践方面仍广泛使用。而它的纸和铅笔的版本，当然，比过去不常见，很多数据分析和史密斯窗体应用程序数据建模。测试设备也是如此，它也广泛应用于射频/微波网络分析仪。（注意，史米斯图可以用图的多端口散射参数（S参数S11，S12，S22，S21），用于表征使用矢量网络分析设备的标准工具，但那是另一个更复杂的故事。）

　　In RF circuits， matching the impedance between a source and load is critical to achieve effective power transfer with minimal loss， and avoid standing waves and reflections on transmission lines arising from the signal energy impinging on any impedance discontinuity. This is no longer just an “RF designer” issue， as the increase in clock speed of today‘s digital circuits， many are in the gigahertz range， means that the “pure” digital signals are actually in the RF domain. Therefore， analog real-world considerations， such as impedance and line/load matching， come into the picture. The Smith chart is used to assess the signal path from PC board contact pad to the lead or pad of a device such as an IC， transistor， or passive component， and internal circuitry of the device.
