结合开关变换器在同一个包中增加多LDO的设计方案

2017-06-09 | rar | 0.19 MB | 次下载 | 免费

资料介绍

  结合开关变换器在同一个包中增加多LDO的设计方案

  低压差(LDO)稳压器经常被用作纹波抑制后稳压器对开关直流/直流转换器的输出。除了提高输出调节和减少输出纹波和噪声,这样LDOs也改善瞬态响应。然而,作为添加到主板的分立组件,它需要额外的板空间,并增加了解决方案的成本。另一个限制是,LDO的输出电流是由设备的温度上升,由于功耗的限制,这是随着输出功率的增加而增加。

  为了解决这个问题,增加可用的输出电流,供应商像线性威廉希尔官方网站 结合高效开关DC/DC转换器在一个包的多个LDO。LDO可以并行操作,给设计师一些容易实现对各种输入输出电压组合的选择。因此,设计者可以产生不同输出电流的多个输出电压。或工程师可以并行的LDO和传热产生一个输出最大额定电流和功率。

  结合开关变换器在同一个包中增加多LDO的设计方案

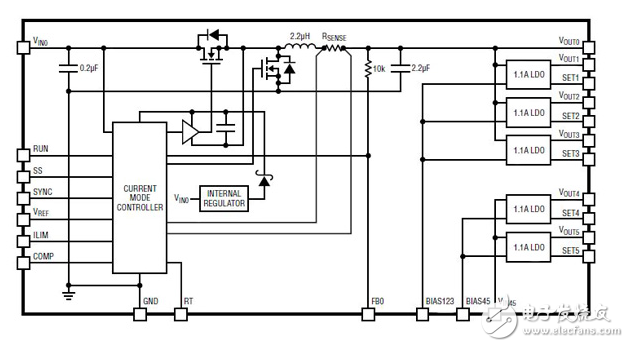

  By combining a high-efficiency step-down switching converter with an array of five low-noise LDOs, with individually rated output currents of 1.1 A in a single ball-grid-array (BGA) package, Linear’s μModule regulator LTM8001 provides such a solution. In an application note entitled “µModule Regulator Combines a Switcher with Five 1.1 A LDOs: Use Them for Multiple Low Noise Rails, or Parallel Them to Spread Heat and Share Current to 5 A” Linear application engineer Andy Radosevich discusses schemes for operating the LDOs in parallel to spread the heat and increase the output current at a specific voltage or using them to generate multiple output voltages.¹
