OB2268-69_设计指导手册

概要:

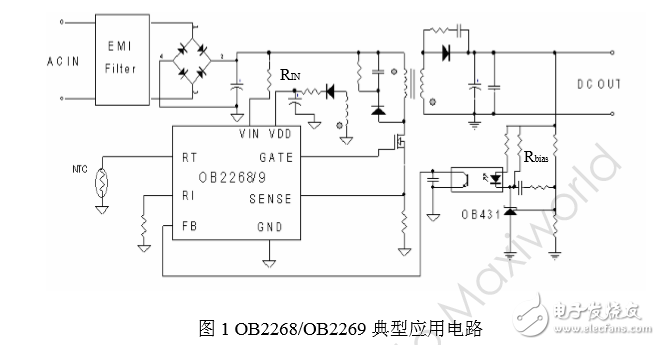

随着科学威廉希尔官方网站 日新月异的发展，人们对电源系统的性能要求也不断提高， OB2268/OB2269 采用独特的设计方案，使您的电源系统具有较高的性价比，满足广大客户 的需求。OB2268/OB2269 采用传统的电流模式结构设 计，其具有如下特性：
▲ 低待机功耗：OB2268/OB2269 通过特别的低功 耗间歇工作模式设计不仅可以让整个系统在空 载的状态下轻易达到国际能源机构最新的推荐 标准，而且允许系统在较轻负载 (约 1/30 满载 以下) 的情况下同样具有超低耗的性能。
▲无噪声工作：使用 OB2268/OB2269 设计的电源 无论在空载，轻载和满载的情况下都不会产生音 频噪声。优化的系统设计可以使系统任何工作状态下均可安静地工作。
▲ 更低启动电流：OB2268/OB2269 VIN/VDD 启动电流低至 4uA，可有效地减少系统 启动电路的损耗，缩短系统的启动时间。
▲ 更低工作电流：OB2268/OB2269 的工作电流约为 2.3mA，可有效降低系统的损耗， 提高系统的效率。
▲ 内置前沿消隐：内置前沿消隐（LEB），可以为系统节省了一个外部的 R-C 网络， 降低系统成本。
▲ 内置 OCP 补偿：OB2268/OB2269 内置了 OCP 补偿功能，使系统在不需要增加成 本的情况下轻易使得全电压范围内系统的OCP曲线趋向平坦，提高系统的性价比。
▲ 完善的保护功能：OB2268/OB2269 集成了较完善的保护功能模块。OVP，UVLO， OCP，恒定的 OPP 和外部可调节的 OTP 功能可以使系统设计简洁可靠，同时满足 安规的要求。
▲ MOSFET 软驱动：可有效的改善系统的 EMI。
▲ 较少的外围器件：OB2268/OB2269 外围比较简单，可有效提高系统的功率密度， 降低系统的成本。
▲ OB2269 优良的 EMI 特性：OB2269 内置的频率抖动设计可以很有效的改善系统 的 EMI 特性，同时可以降低系统的 EMI 成本。
