IC芯片从单节锂离子电池产生电源轨

　　引言

　　IC 工艺几何尺寸的日益缩小促使当今电子产品的工作电压降至远远低于 2V 的水平，由此带来了诸多的设计挑战。一个常见的问题是需要多个电源电压，例如：一个电压用于 CPU 内核，另一个电压用于 I/O，还有其他一些电压则用于外设。敏感的 RF、音频和interwetten与威廉的赔率体系 电路有可能需要另外的专用低噪声电源 （这些电源与那些对噪声不太敏感的数字电路是分开的）。随着电源数目的增加，为每个电压和具有特殊要求的子繫统使用一个单独的电源 IC 变得不切实际。电路板的面积将很快地被日渐增多的电源所占用。针对空间不足的一种解决方案是利用一个叁路稳压器 （例如： LTC®3446，可由单颗 IC 芯片提供 3 种电压） 来实现电源集成。

　　内置于一个纤巧型封装中的叁路电源

　　LTC3446 集成了一个 1A 同步降压型稳压器和两个 300mA 非常低压差 VLDO™ 线性稳压器，以从单个输入电压提供多达叁种降压输出电压，该器件采用了纤巧型 3mm x 4mm DFN 封装。2.7V 至 5.5V 的输入电压範围非常适合于锂离子/锂聚合物电池供电型应用，以及从 5V 或 3.3V 电源轨来为低电压逻辑电路供电。输出电压範围向下扩展至 0.4V （用于 VLDO 稳压器） 和 0.8V （用于降压型转换器）。

　　每个输出均通过其自己的使能引脚来独立地启用或关断。当所有的输出均被关断时，VIN 静态电流将降至 1µA 或更低，从而保存了电池功率。每个输出的调节电压由外部电阻分压器来设置。可通过调节 ITH 引脚上的 RC 网络来使降压稳压器环路响应与负载相适应。

　　高效率和低噪声

　　1A 同步降压型转换器以高效率 （达 90%） 提供了主输出。该降压型转换器执行 2.25MHz 的恆定频率电流模式操作，因而允许使用小的电容器和电感器。两个 300mA VLDO 稳压器可以连接起来，以把降压转换器输出作为工作电源，以提供两个额外的较低电压输出。这样，降压转换器将以高效率 （这是开关稳压器的特征） 来执行大部分降压操作，而 VLDO 稳压器则以上佳的效率和极低的噪声电平 （这是线性稳压器的特征） 提供了额外的较低电压。

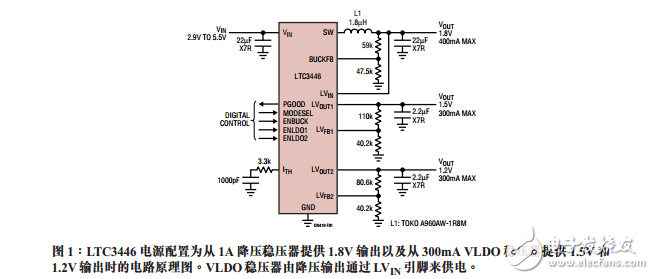

　　图 1 中的电路塬理图示出了 LTC3446 被配置为从降压稳压器提供 1.8V 输出、从第一个 VLDO 稳压器提供 1.5V 输出、从第二个 VLDO 稳压器提供 1.2V 输出时的情形。图 2 示出了装配在一块印刷电路板上的图1电路。
