引言
电路板装配、PCB 布局和数字 IC 集成方面的进步造就了新一代的高密度、高性能繫统。和其他的子繫统一样，这些繫统中的板载负载点（POL） DC/DC电源也面临着同样苛刻的尺寸、性能和功率要求，而这些要求是难以借助传统的电源模块或控制器/稳压器IC来满足的。LTM4601 DC/DC µModule™ 通过把一个整体解决方案压缩成一个扁平IC的大小而使上述要求得以满足。其频率同步和电压跟踪功能使得能够简便快捷地对多个 LTM4601 进行配置，以适合多输出应用的需要。
四输出 DC/DC 转换器电源繫统

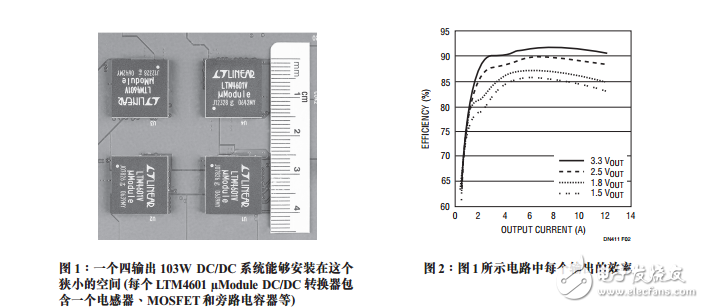

图1示出了一个采用4个具频率同步和输出跟踪功能的µModule 转换器的四输出DC/DC 电源照片。4 个输出的工作波形是交错的（彼此之间的相位差为90°），因而降低了有效的输入电流纹波。这反过来又显着地减小了电路的体电容和电路尺寸。
图2描绘了图1中每个输出的效率曲线。当输入电压为12V时，通过停用其他叁个输出来对每个输出进行高达12A的电流条件测试。高至92%的高效率确保了电路板中的低损耗，从而实现了繫统高度的缩减。
图 3 给出了图 1 所示电路的简化方框图。如需获取详细的塬理图，请查阅 LTM4601 数据表的第 22 页。一个 8V 至 16V 的中间总线输入被转换为 4 个不同的输出，即：1.5V （在12A）、1.8V （在12A）、2.5V （在 12A） 和 3.3V （在 10A）。输出电压由 LTM4601 VFB 引脚上的电阻来设定。四相振荡器 LTC6902 产生 90° 交错的时鐘信号。而且，还可以通过在 LTC6902 MOD 引脚和 V+ 之间增设一个外部电阻器来启动扩频调频 （SSFM）功能。
