引言
LTC®3876 是一款完整的 DDR 电源解决方案，可与 DDR1、DDR2、DDR3 和 DDR4 较低的电压兼容。该 IC 包括 VDDQ 和 VTT DC/DC 控制器和一个高精度线性 VTT 基准。一个差分输出检测放大器与高精度的内部基准相组合，可提供一个准确的 VDDQ 电源。VTT 控制器负责跟踪高精度的 VTTR 线性基准，并具有少于 20mV 的总误差。对于一个 ±50mA 的基准负载，当跟踪二分之一 VDDQ 时，高精度的 VTTR 基准可在整个温度范围内保持1.2%的调节准确度。
LTC3876 采用受控导通时间、谷值电流模式控制，因而使其能接受一个 4.5V 至 38V 的宽输入范围，同时支持 1.0V 至 2.5V 的 VDDQ 输出、以及 0.5V 至 1.25V 的 VTT 和 VTTR 输出。其锁相环 （PLL） 可同步至一个介于 200kHz 至 2MHz 之间的外部时钟。另外，该器件还具有电压跟踪软起动、PGOOD和故障保护功能。
高效率、4.5V 至 14V 输入、双通道输出 DDR 电源

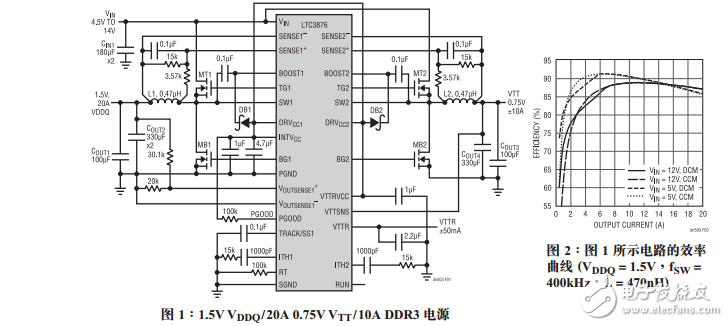

图1示出了一个采用4.5V至14V输入运作的DDR3电源。图 2 给出了执行不连续操作和强制连续操作模式时的效率曲线。
