具超低静态电流的同步降压型稳压器

　　引言

　　LTC®3622 双路 1A 同步单片式降压型稳压器可实现适用于电池供电型系统和便携式设备以及通用负载点调节的紧凑、高效率电源。纤巧型14引脚、3mm x 4mm DFN 封装可接受 2.7V 至 17V 的输入电压，能采用 0.6V至VIN输入产生两个准确度为±1%的可调输出，同时在两个通道上提供高达1A的输出电流。

　　当两个通道使能时，LTC3622 的静态电流在突发模式（Burst Mode®）操作中低至5µA，而在停机时则低于 0.1µA。开关频率是固定在 1MHz 或 2.25MHz，连接至外部时钟时可具有一个 ±50% 同步范围。可选的突发模式操作能产生最高的效率，而脉冲跳跃模式则可最大限度地抑制纹波以满足对噪声敏感之应用的要求。

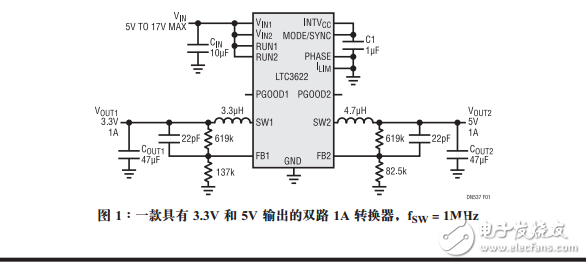

　　双路 3.3V 和 5V、1A 输出 （在 1MHz） 图 1 示出了一款双路输出转换器，其接受一个 5V 至 17V 的输入电压范围，并在 3.3V 和 5V 电压下产生 1A输出。

　　两个通道可同相运作或以 180° 相移运作 （通过把 PHASE引脚连接至GND或INTVCC来选择）。这为用户提供了灵活性以分离通道的开关边沿，尽量抑制任何噪声耦合。LTC3622具有两种峰值电流限制级别，可通过 ILIM 引脚来选择 1.8A 或 1A。这种可选电流限值允许在较低电流设计中使用较小尺寸的电感器，从而最大限度地缩减了解决方案的尺寸和成本。

　　在重负载情况下，稳压器工作在连续电感器电流模式，具有小的输出纹波和高效率。在轻负载条件下提供了两种不连续导通模式 （DCM），旨在实现高效率并尽量降低能耗。为了在非常轻负载或无负载待机情况下进一步减少功率损耗并延长电池寿命，可通过将 MODE / SYNC 引脚连接至 INTVCC 以选择突发模式操作。在该场合中，LTC3622 IC 在无负载条件下仅消耗5µA。突发模式操作有可能增加输出电压纹波。
