具有四个电源开关的同步降压-升压型转换器能实现非常高的效率，同时提供升压和降压 DC/DC 转换。组合两个单独转换器 （降压和升压） 的能力拥有缩减解决方案尺寸和成本的优势。当只需要升压或降压转换时，四开关转换器的运作能够仅利用两个开关以获得最高的效率。然而，它们也必须能够使用四开关操作 （当 VIN 和 VOUT 相互接近时），并且在这些工作区之间平稳地转换。为两开关升压、两开关降压和四开关操作组合控制环路以及在这些工作区之间设计近乎完美的转换会存在挑战。不过，下一代降压-升压型转换器能解决此类难题和完成更多的任务。

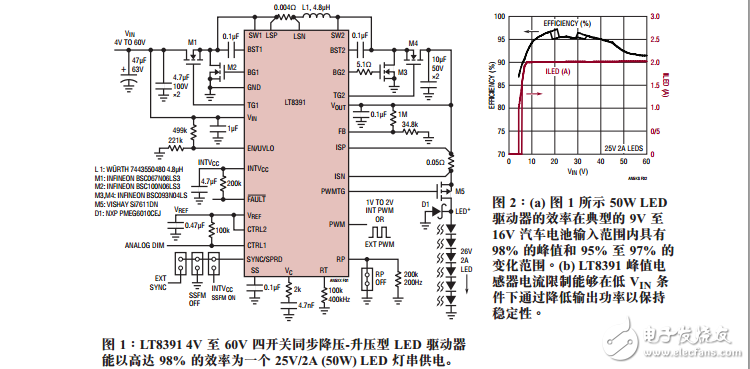

LT®8391 60V 四开关降压-升压型 LED 驱动器专为驱动高达 250W 的高功率 LED 并在两开关升压、四开关降压-升压和两开关降压工作区之间无缝地转换而设计。一款正待专利审议的四开关降压-升压电流检测电阻器控制方案提供了一种简单而高超的方法，用于让该 IC 利用单个检测电阻器在所有工作区内以峰值电流模式控制运行。这款新一代降压-升压型 LED 驱动器具有共同工作的扩展频谱频率调制和内部产生的 PWM 调光功能。LT8391 可提供无闪烁的 PWM 调光 （采用内部和外部 PWM 调光），即使当扩展频谱功能电路接通时也不例外 （另一种正待专利审议的方法）。
