引言

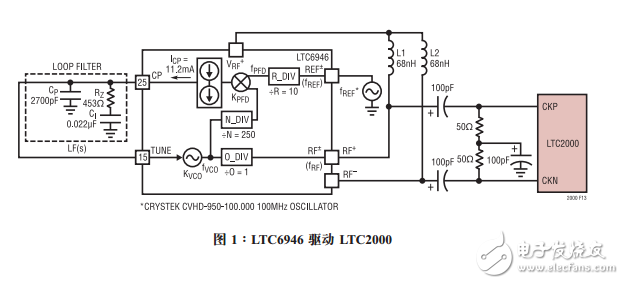

LTC®2000 16 位 2.5Gsps DAC 提供了绝佳的 AC 性能。对于许多 DAC 应用而言，为了在不损害所关注频段之信噪比 （SNR） 的情况下实现某个频段中可用通道数目的最大化，相位噪声、噪声频谱密度 （NSD）和无杂散动态范围 （SFDR） 指标是至关紧要的。高速 DAC 需要一个干净的采样时钟以获得最佳的噪声和杂散性能。采用具有超低噪声和杂散的 LTC6946 PLL 合成器作为用于 LTC2000 的时钟源可最大限度地提升系统性能。
16 位高速
DAC LTC2000 的高频谱纯度和低噪声特性使其成为一款超卓的信号发生器。图 2 突出显示了 LTC2000 极佳的附加相位噪声性能：当采用一个 65MHz 输出频率时，在偏移 1MHz 的情况下为 –165dBc/Hz，而在偏移 10kHz 的情况下则为 –147dBc/Hz。对于高达 100MHz 的输出频率，LTC2000 拥有优于 –166dBm/Hz 的 NSD 和好于 76dB 的 SFDR。对于高达 1GHz 的更高输出频率， SFDR 超过 68dB，而且 NSD 保持低于 –155dBm/Hz。产生这些结果需要一个具有良好噪声、高频谱纯度和优异抖动性能的时钟。
