CT取电(感应取电)电源威廉希尔官方网站

感应取电资料集锦】 1 电流感应电源（CT取电）概述 1.1 电流感应电源定义 1.2 电流感应电源组成 1.3 电流感应电源的应用 1.3.1 配电线路故障指示器 1.3.2 电力在线监测系统 2 电流感应电源威廉希尔官方网站 2.1 一种高压侧自具电源的设计【参考资料】 2.2 高压测量系统感应取能电源设计【参考资料】 2.3 高压输电线路CT 取电电源的设计【参考资料】

电流感应电源又称 CT 取电电源或者电流互感器取电电源，是从导线负荷电流产生的磁场感应取电，电源的隔离变换主要依靠电磁感应原理进行，既可以进行电压变换，也可以进行电流变换；目前各类电源变换以电压变换为主，从高压发电、输电到电器内部的低电压变换，其基本结构都源自于电压变换模式（如 PT 电压互感器等）。电流感应电源和人们常见的电源不同，其理论基础源于电磁感应原理的电流变换，其能量变换的前提是一次侧（往往是输电导线）具有足够的交流电流传输，而且无论导线电流怎样波动，电源输出都必须保持稳定。在电力行业普遍使用的电流互感器取电就可以看成一个从电流源取电的一个典型应用。

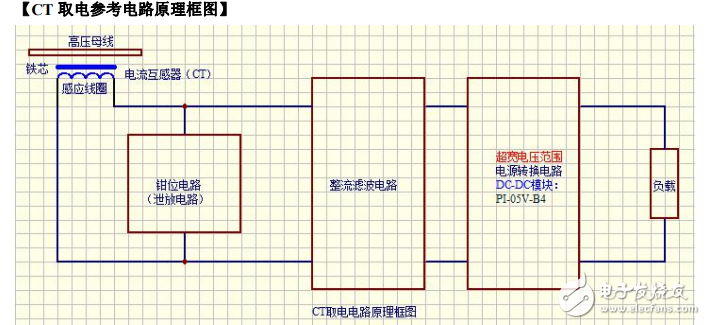

CT 取电电源主要应用于电力线路上，可以解决因设备无法获得其它方式供电的问题。1）高压输配电领域：电流感应电源主要用于缺乏常规供电措施的高压输配电领域，在输配电网中，电压高至 10kV-1150kV，工作电流达数十安至数千安，虽有巨大的电能传输，许多智能化电子设备却因缺电而无法安装，或不得不配置昂贵笨重的太阳能或风能发电设备，犹如长江边上无水可饮。 2） 智能电网领域：随着智能电网的开展，在高压一次设备上（如架空输电线、电缆、环网柜等）加装智能电子设备的需求增强，电流感应电源的应用日趋广泛， 包括但不限于：配电自动化、智能环网柜、架空输电线及电缆监控、高压带电维护工具及其它各种拓展应用（如野外通信基站、高压输电线指示灯等），如：智能开关柜配套电源，环网柜及输配电监测电源，故障指示器配套专用电源等等。具体应用：配电自动化（配电线路故障指示器），户外智能开关柜 ， 电力在线监测系统（高压输电监控，电缆状态监控）， 电力无线测温系统，有源电子互感器，高压带电作业工具，其他高压输电线上电子设备（如高压输电线指示灯等）等等。

配电线路故障指示器配电线路故障指示器（fault indicator for distribution line）：一种用来指示配电系统中配电线路发生短路故障及接地故障并能够进行故障相别指示的检测装置。根据用途可分为电缆型和架空型。配网自动化中的故障指示器的主要作用首先在于实时监测配网运行状态，其次在电网发生故障时实现快速故障定位和隔离，缩短故障处理时间，从而缩短停电时间，提高供电可靠性。配电自动化的发展使故障指示器得到广泛的应用。线路故障指示器可直接安装在 6KV 到 35KV 电压等级线路上，通过现场翻牌、闪光指示方式来检测线路的接地、短路故障，可为线路管理人员查找故障提供威廉希尔官方网站 支持。目前一般由太阳能电池给蓄电池充电提供，所以担心阴雨天电力不足，同时大的太阳能电池板，风大时摆动，抗风能力差。理想的方式是通过电流互感器感应取电直接给蓄电池充电（为数据采集器等电子装置提供工作电源，为无线远传通讯设备提供通讯电源，为电动机构提供驱动电源，并为可对后备电池和储能电容充电。由于体积小、安装方便，电流互感器感应电源已成为故障指示器系统中最主要的取电方式。目前实现起来有一些困难，因为电流的变比太大，电流大时多余能量不好释放。需要的是一种宽范围输入的CT取电电路，实现微功耗高压取电（电力行业标准DL/T1157—201《配电线路故障指示器威廉希尔官方网站 条件》要求：线路故障指示器的待机状态下的整机工作电流不大于20uA）。采用了经线路感应取电与电池备用相结合的电源设计， 解决了市场上故障指示器由于仅靠电池供电导致使用寿命短的问题 ；
