运算放大器已经取得了很大的进步特点。精心执行的设计目前可用提供亚微伏VOSΔT漂移，低偏置电开环增益超过一百万。相当大的设计和加工的进步，需要实现这些规格。正因为如此，它是有趣的注意，放大器提供更好的直流规格可在1963（菲尔布里克研究模型sp656）。虽然这些模块放大器大和昂贵的（≈3”×2”×1.5”在195美元1963美元）按照现代标准，他们的DC性能预期今天最好的单片放大器在使用比较原始成分。这是通过雇用斩波稳定威廉希尔官方网站 （见“直升机，斩波稳定和LTC1052”）代替了更常见的直流微分阶段方法。
斩波稳定的方法，由E. A.开发高德博格1948，采用放大的输入振幅调制交流载波。这一载体，放大和同步再回到DC，为放大的输出。由于直流输入转换和放大作为一个交流信号的放大的直流方面没有影响整体漂移。这是原因，斩波稳定放大器能够实现显着降低温度和时间漂移比经典微分类型。此外，交流信号处理的频率低噪声放大二艾滋病性能和消除了许多精心设计和布局程序中所需的一个经典微分方法。最重要的权衡是增加复杂性。斩波电路和采样数据操作这些放大器需要重要关注好结果。此外，交流动态斩波稳定放大器是复杂的，如果带宽大于斩波载波频率是必需的。

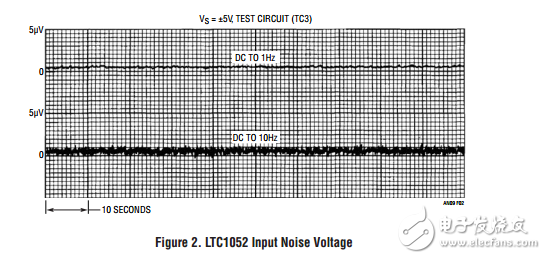

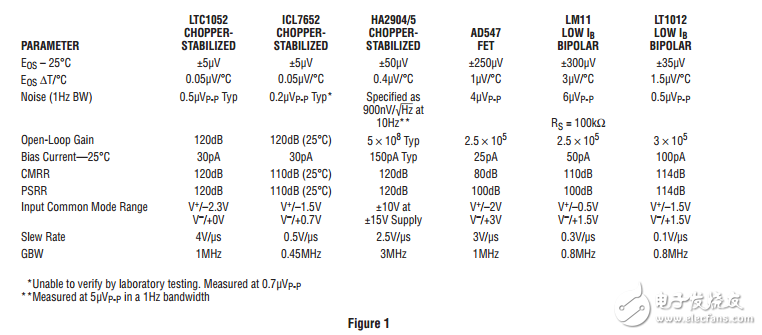

ltc1052三分之一代单片斩波稳定式放大二。如图1所示，它是明显优于以往的单片斩波稳定放大器在几个方面。为了比较的目的，传统的FET输入和偏置电流补偿双极型也列出。噪声一直是一个特别与以前单片斩波器设计和图2是一个的ltc1052性能带图2两个测量带宽。此外，该ltc1052的输入共模范围包括v，使单一供应运作更实用。
