线性威廉希尔官方网站 的PowerPath®电路的电压范围可以很容易地扩展只是几个组件，从而允许他们满足几乎所有应用程序的需求。本应用笔记介绍电路的解决方案必须承受大的负电压，反向适配器输入，例如，电路必须承受大积极投入，如汽车负荷转储。
扩展电压范围
任何线性的PowerPath控制器电路可以获益从扩展电压范围，即使那些已经具有宽工作电压和绝对最大电压范围。例如，在ltc4412hv和ltc4414将每个承受电压–14V至40V，可进一步扩展使用这里描述的威廉希尔官方网站 。同样，对–14V至28V的范围可以ltc4412扩展。PowerPath的单片电压范围解决方案如ltc4411，范围从–0.3v至6V，也可以扩展，但不远。
有两种不同的方法来延长电压PowerPath电路的范围。第一个地址负输入电压要求与加法肖特基二极管。这种变化保证了外部P沟道晶体管被关在关断状态输入低于地面。第二种方法允许ICS操作两以上指定电压范围地面以下。外部电路计数仍然紧凑，只需要三个附加部件。

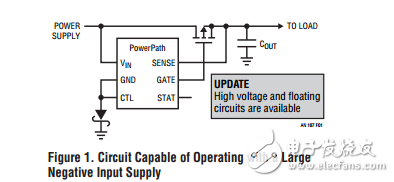

大负输入电压电路参考图1的电路描述。地面PowerPath IC的控制引脚绑定在一肖特基二极管到系统接地。当电源电源低于接地，二极管反向偏置，阻断接地的负供电路径。最大电路的负电压由最大允许之间的感测引脚和电压差VIN引脚。在双方的ltc4412hv和ltc4414案例，这种差异是40V，所以负电压的限制是–40v。同样，ltc4411是有限的–6V。这些值假设检测引脚（负荷侧）为0V。因为ltc4412hv和ltc4414能承受–14v没有二极管存在，反向击穿电压肖特基二极管必须超过26v实现–40v在输入能力（40V–14v = 26v）。
