简介
ltm4600直流/直流μ模块调节器是一个完整的10连续功率密度降压稳压器（14A峰值负荷。该装置具有两个电压选择：20vin对于该LTM4600EV和28vin最大ltm4600hvev各装在一个小15mm¥15mm¥2.8mm LGA表面贴装封装。负载电流降额曲线提供的数据表中的几个输入电压，输出电压和环境温度与空气流。这些降额曲线提供使用指南在周围的环境中关于安全工作区ltm4600（SOA）。此外，有效率曲线用于推断功率损耗的数据表此热应用笔记中使用的曲线。的目的这种热应用笔记是提供指引在环境中使用微米模块调节器有或没有空气流动。我们的目标是测量温度的设计，推导出不同的热模型案例，最后确定交界处的环境热电阻（qJA）在°C / W单位的热路径。这个数据包括功率损耗曲线，安全操作曲线（SOA），热相机图像和电流降额曲线有和没有散热器的环境温度。空气流量的影响也包括在降额曲线.24V设计了最糟的情况温度上升，由于较低的效率表现在这些高输入电压设计。
热模型

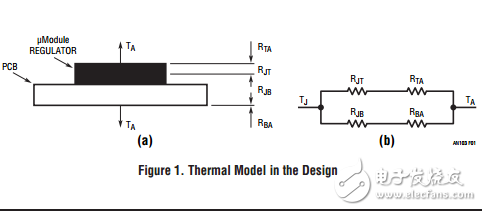

一个例子显示在示意图（图1（A）），与μ模块调节器连接到一个4层PCB板尺95mm¥76mm。为了分析这个物理系统，简化一维热模型，如图1（b），用于显示系统中的热路径。这个热量产生于模块调节器并流向顶部和底部两侧。对于上部的热路径，RJT是用于表示从结到顶部表面，而RTA代表电阻顶面到周围。同样，底部，RJB是连接底部的热电阻表面，和澳洲联储是从底部表面的电阻环境。如果热沉用于顶部，可以实现双面冷却方案容易。
