saber软件 buck电路 小信号分析 闭环设计
目录
1. 威廉希尔官方网站 指标及元件选择……………………………………………1
2. 开环仿真与稳定性验证…………………………………………1
3. 基于K因子法补偿网络设计……………………………………4
4. 闭环仿真与补偿结果……………………………………………5
5. 实物仿真下输出特性……………………………………………6
6. 手动放置零极点设计补偿网络…………………………………8
（一） 威廉希尔官方网站 指标及元件选择

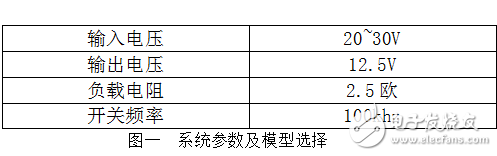

如图一，设计输出电压在20~30V情况下，输出电压稳定在12.5V，开关频率为100Khz，负载5A的电压模式变换器（不考虑纹波限制）。
如要使变化器工作在连续电流模式，且电流纹波允许在30%，根据公式可得：
令电感大小为50 u H ，等效电阻大小为 10m ；令输出电容大小为500u F，ESR在5m到200m之间。
（二） 开环仿真与稳定性验证
如图二，为所采用CCM模式小信号平均模型设计的具有开环仿真、闭环仿真和小信号分析的电路图。
