大功率LED照明恒流驱动方案介绍,XL4003+358LED驱动电源方案下载

　　XL4001 是一个 150KHz 的固定频率 PWM 降压 DC-DC 转换器，2A 电流负载能力，该电路应用简单，外部元器件较少。鉴于 LED 领域的系统需求，内部除了常规的过流保护，过温度保护，输出短路保护外，还内置了专用 LED 的 CC，OVP。 CC 是通过电阻 RCS 测量 LED 电流并实现电流模式控制，在正常工作情况，LED 电流由 0.155V 的 PWM 控制器内部参考电压除以 RCS 电阻值所决定。即 I=0.155V/RCS，因为 RCS 两端的电压降在正常工作条件下将一直保持在 0.155V。 OVP 是通过电阻 R1 和 R2 测量输出电压并实现电压模式控制，一般 OVP 设置为比正常输出电压高 10%。在芯片正常工作的时候，CC 起作用；当 CC 这一路出现问题，OVP 钳位输出电压，使 LED 不会承受较大功率而烧毁。 PWM 调光这一块也可以调节 4 脚 FB 来实现，FB 基准为 1.235V，一旦这一点电位高于 1.235V，关闭输出，低于 1.235V 芯片工作；由于芯片本身的频率只有 150K，所以在一定占空比的条件下，PWM 调光的速率不应该太快，建议在 100Hz-300Hz。

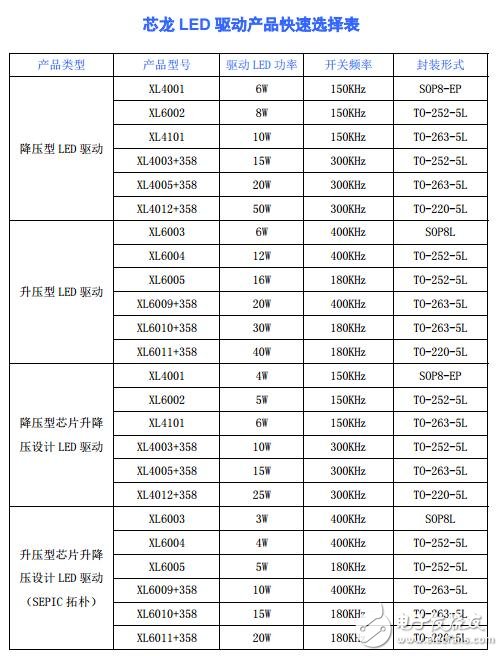

　上海芯龙半导体致力于开发耐高压、高效率、大电流、高可靠性、高性价比的单片开关模拟电源管理类集成电路，开发出一大批耐高压、高效率、大电流、高可靠性、高性价比的产品，逐步推向市场，可以应用于绝大部分供电的领域和应用。对于庞大的 LED 照明市场，芯龙半导体推出的一系列 LED 驱动芯片支持市电，直流稳压电源，太阳能电池，电子变压器，交流变压器，蓄电池，车载电源等多种供电方式；输出恒流驱动 LED 的功率从10W~100W 全系列；LED 模组可以串联，并联，串并联结合等多种连接方式；电路拓朴支持降压，升压，升降压等多种结构；已广泛应用于 LED 照明灯，LCD 背光，MR16 射灯， LED 灯幕墙，大功率 LED 路灯，LED 广告灯等领域。
