工字电感计算软件

2014-09-27 | rar | 42KB | 次下载 | 1积分

资料介绍

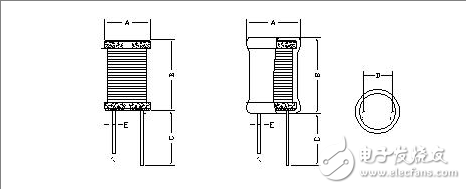

工字电感计算软件

  工字电感计算工具,工字电感棒型电感圈数快速计算

  工字电感的计算公式:

  加载其电感量按下式计算:线圈公式

  阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH),设定需用 360ohm 阻抗,因此:

  电感量(mH) = 阻抗 (ohm) ÷ (2*3.14159) ÷ F (工作频率) = 360 ÷ (2*3.14159) ÷ 7.06 = 8.116mH

  据此可以算出绕线圈数:

  圈数 = [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ÷ 圈直径 (吋) 圈数 = [8.116 * {(18*2.047) + (40*3.74)}] ÷ 2.047 = 19 圈 空心电感计算公式

  空心电感计算公式:L(mH)=(0.08D.D.N.N)/(3D+9W+10H) D------线圈直径 N------线圈匝数 d-----线径 H----线圈高度 W----线圈宽度

  单位分别为毫米和mH。。 空心线圈电感量计算公式: l=(0.01*D*N*N)/(L/D+0.44) 线圈电感量 l单位: 微亨 线圈直径 D单位: cm 线圈匝数 N单位: 匝 线圈长度 L单位: cm 频率电感电容计算公式: l=25330.3/[(f0*f0)*c]

  工作频率: f0 单位:MHZ 本题f0=125KHZ=0.125

  谐振电容: c 单位:PF 本题建义c=500.。.1000pf 可自行先决定,或由Q 值决定

  谐振电感: l 单位: 微亨 线圈电感的计算公式

  1。针对环行CORE,有以下公式可利用: (IRON) L=N2.AL L= 电感值(H) H-DC=0.4πNI / l N= 线圈匝数(圈) AL= 感应系数

  H-DC=直流磁化力 I= 通过电流(A) l= 磁路长度(cm)

  l及AL值大小,可参照Micrometal对照表。例如: 以T50-52材,线圈5圈半,其L值为T50-52(表示OD为0.5英吋),经查表其AL值约为33nH

  L=33.(5.5)2=998.25nH≒1μH

  当流过10A电流时,其L值变化可由l=3.74(查表)

  H-DC=0.4πNI / l = 0.4×3.14×5.5×10 / 3.74 = 18.47 (查表后) 即可了解L值下降程度(μi%) 2。介绍一个经验公式 L=(k*μ0*μs*N2*S)/l 其中

  μ0 为真空磁导率=4π*10(-7)。(10的负七次方) μs 为线圈内部磁芯的相对磁导率,空心线圈时μs=1 N2 为线圈圈数的平方

  S 线圈的截面积,单位为平方米 l 线圈的长度, 单位为米

  k 系数,取决于线圈的半径(R)与长度(l)的比值。 计算出的电感量的单位为亨利(H)
