直流转换威廉希尔官方网站
本次设计是由脉冲宽度调制PWM、开关电源、稳压模块三部分构成。设计中选用UC3843作为主控芯片，利用UC3843内部的PWM模块对MOS开关的输出电压进行调节；选用MOS管IRF3205作为电源的开关，利用MOS管工作在饱和区和截止区具有开关的特性来控制电感的储能和放电；选用运放LM358构成的差分放大电路作为反馈，电感电容储能元件储存能量与释放能量来稳定电源的输出电压。
关键字：UC3843PWM芯片 MOS管IRF3205 运放LM358
第一章 系统方案与模块论证
1.1 设计任务与系统方案
1.1.1 设计任务
设计并制作直流稳压电源，输入电压范围为DC 10V~30V，输出电压为DC 18V，输出最大输出电流Iomax为1A。
1.1.2 系统方案

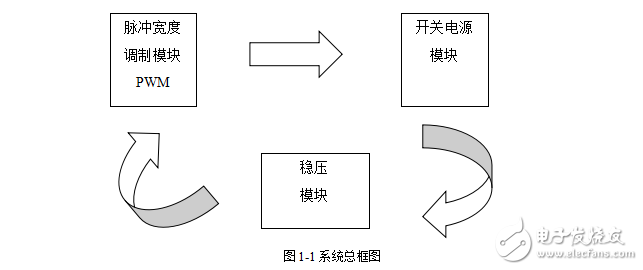

为了完成题目所要实现的功能，将整个系统划分为三个模块，分别为脉冲宽度调制模块、开关电源模块、稳压模块。系统总框图如下：
