不可控微电源的投入对孤岛微网稳定运行的影响

　　随着分布式发电威廉希尔官方网站 的迅猛发展，作为大电网的有益补充与微型发电装置的有效利用形式，微网这一概念已经引起各国学者的广泛关注。美 国 电 气 可 靠 性 技 术 解 决 方 案 联 合 会给出的定义为：微网是一种由负荷和微型电源共同组成的系统，它可同时提供电能和热量；微网内部的电源主要由电力电子器件负责能量的转换，并提供必需的控制；微网相对于外部大电网表现为单一的受控单元，并可同时满足用户对电能质量和供电安全等的要求。微网具有独立性、灵活性、交互性、经济性的特点。

　　现在微电网应用的日益广泛，它们在电力系统的使用率也越来越高。但是人们对电能质量的要求会不断的提高。无论是谐波、电压凹陷还是小的扰动，都可能会影响到电网系统，降低电能的质量。虽然居民在日常生活中对电能质量的要求不高，不会因为电能质量的波动而受到太大影响，但是工业生产和公司却对电能质量的要求很高，短暂的断电或者电能的陷落都可能会对公司造成难以估计的损失。微电网处于孤岛运行模式时，如果微网受到扰动而不稳定时，会导致输出的电能质量出现很大问题，甚至导致整个微电网震荡崩溃。要解决微电网孤岛运行时出现的电能质量问题，就必须对孤岛微网稳定运行进行必要的研究

　　本文就是要研究了解孤岛微网运行特性及其基本控制策略和可控微源风光的动态输出特性，并在此基础上建立风力发电机、光伏发电的动态输出模型。基于上述模型分析不可控微源接入对孤岛微网稳定运行产生的影响，并仿真验证。

　　1 孤岛微网运行特性及其基本控制策略

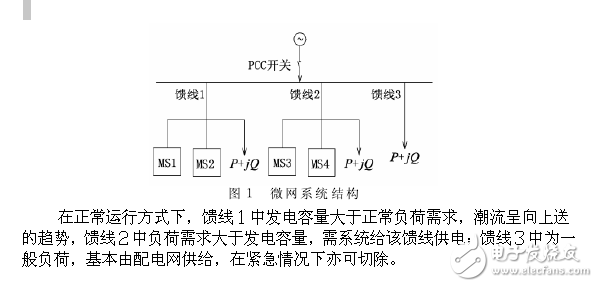

　　微网中的电源多为微电源（简称“微源”），微网系统结构示意见图１。在图１中，微源由燃气轮机、光伏电池、燃料电池以及风力发电机组成。光伏系统和燃气轮机接入馈线１；燃料电池和风力发电机接入馈线２。馈线通过主分隔装置（通常是一个静态开关）与配电系统相连，可实现孤网与并网运行模式间的平滑切换，该开关点即ＰＣＣ所在的位置。ＩＥＥＥ　Ｐ１５４７．８（草案）规定在ＰＣＣ处，微网的各项威廉希尔官方网站 指标必须满足预定的规范
