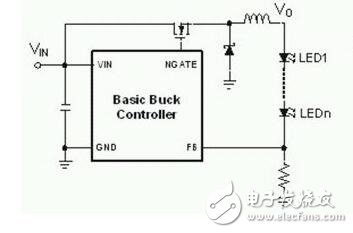

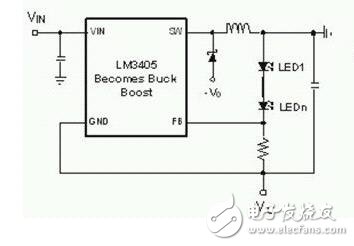

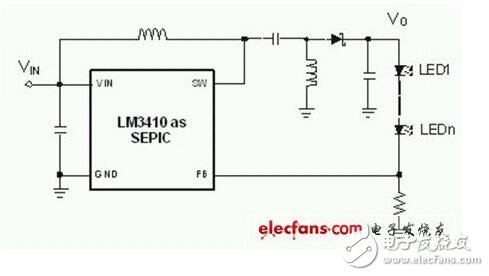

PWM调光威廉希尔官方网站 ,PWM在LED中的应用

　　脉冲宽度调制是利用微处理器的数字输出来对interwetten与威廉的赔率体系 电路进行控制的一种非常有效的威廉希尔官方网站 ，广泛应用在从测量、通信到功率控制与变换的许多领域中。脉冲宽度调制是一种模拟控制方式，其根据相应载荷的变化来调制晶体管基极或MOS管栅极的偏置，来实现晶体管或MOS管导通时间的改变，从而实现开关稳压电源输出的改变。这种方式能使电源的输出电压在工作条件变化时保持恒定，是利用微处理器的数字信号对模拟电路进行控制的一种非常有效的威廉希尔官方网站 。PWM控制威廉希尔官方网站 以其控制简单，灵活和动态响应好的优点而成为电力电子威廉希尔官方网站 最广泛应用的控制方式，也是人们研究的热点。由于当今科学威廉希尔官方网站 的发展已经没有了学科之间的界限，结合现代控制理论思想或实现无谐振波开关威廉希尔官方网站 将会成为PWM控制威廉希尔官方网站 发展的主要方向之一。式，其根据相应载荷的变化来调制晶体管基极或MOS管栅极的偏置，来实现晶体管或MOS管导通时间的改变，从而实现开关稳压电源输出的改变。这种方式能使电源的输出电压在工作条件变化时保持恒定，是利用微处理器的数字信号对模拟电路进行控制的一种非常有效的威廉希尔官方网站 。



　　脉宽调制（PWM）基本原理：控制方式就是对逆变电路开关器件的通断进行控制，使输出端得到一系列幅值相等的脉冲，用这些脉冲来代替正弦波或所需要的波形。也就是在输出波形的半个周期中产生多个脉冲，使各脉冲的等值电压为正弦波形，所获得的输出平滑且低次谐波少。按一定的规则对各脉冲的宽度进行调制，即可改变逆变电路输出电压的大小，也可改变输出频率。

　　例如，把正弦半波波形分成N等份，就可把正弦半波看成由N个彼此相连的脉冲所组成的波形。这些脉冲宽度相等，都等于 ∏/n ，但幅值不等，且脉冲顶部不是水平直线，而是曲线，各脉冲的幅值按正弦规律变化。如果把上述脉冲序列用同样数量的等幅而不等宽的矩形脉冲序列代替，使矩形脉冲的中点和相应正弦等分的中点重合，且使矩形脉冲和相应正弦部分面积（即冲量）相等，就得到一组脉冲序列，这就是PWM波形。可以看出，各脉冲宽度是按正弦规律变化的。根据冲量相等效果相同的原理，PWM波形和正弦半波是等效的。对于正弦的负半周，也可以用同样的方法得到PWM波形。在PWM波形中，各脉冲的幅值是相等的，要改变等效输出正弦波的幅值时，只要按同一比例系数改变各脉冲的宽度即可，因此在交－直－交变频器中，PWM逆变电路输出的脉冲电压就是直流侧电压的幅值。根据上述原理，在给出了正弦波频率，幅值和半个周期内的脉冲数后，PWM波形各脉冲的宽度和间隔就可以准确计算出来。按照计算结果控制电路中各开关器件的通断，就可以得到所需要的PWM波形。下图为变频器输出的PWM波的实时波形。
