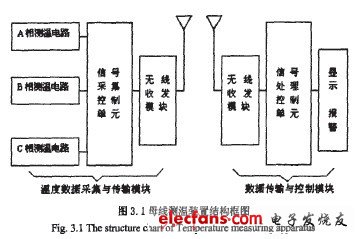

针对高压开关柜工作环境下温度测量的特点，本文提出一种比较理想的母线测温方案；即以AT89C52低功耗单片机为控制核心，以PTR4000为无线数据传输部件，采用一线式数字温度传感器DSl8820为温度采集装置的高压母线温度测量方案。设计中，温度测量装置直接安装在母线上，数据通过无线传输模块发送到安装在柜门上的接收端。当母线温度异常时，测温系统通过多种报警方式提醒相关人员采取措施，避免事故的发生。系统总体设计：本系统主要由母线测温装置和上位机控制中心组成。采用基于RS一485总线的主从分布式结构，以母线测温装置接收模块中的单片机AT89c52为核心的从机，既可以独立地完成数据处理和控制任务，又可以将数据传给上位Pc机。本系统上位机软件采用、，B6．0实现串口通信、监测数据的图形显示和数据库的访问。上位机通过软件将这些数据进行处理、显示、打印，同时将各种控制命令传给各个从机，以实现集中管理和最优控制。
