低频信号发生器
低频信号发生器又称为音频信号发生器，用来产生频率范围为1Hz～1MHz的低频正弦信号、方波信号及其他波形信号。它是一种多功能、宽量程的电子仪器，在低频电路测试中应用比较广泛，还可以为高频信号发生器提供外部调制信号。

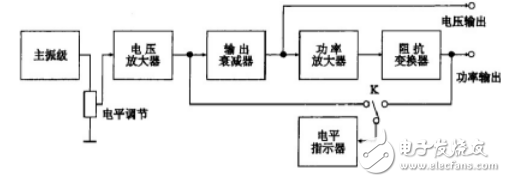

低频信号发生器的原理方框图如图2-1所示。它主要包括主振器、电压放大器、输出衰减器、功率放大器、阻抗变换器和指示电压表等。
图2-1 低频信号发生器的原理方框图
主振级产生低频正弦振荡信号，经电压放大器放大，达到电压输出幅度的要求，经输出衰减器可直接输出电压，用主振输出调节电位器调节输出电压的大小。电压输出端的负载能力很弱，只能供给电压，故为电压输出。振荡信号再经功率放大器放大后，才能输出较大的功率。阻抗变换器用来匹配不同的负载阻抗，以便获得最大的功率输出。电压表通过开关换接，测量输出电压或输出功率。
