LGH信号产生基础电路设计
信号产生与变换电路的设计
摘要：本次电路设计运用555定时器和集成运放器LM324N实现方波、三角波、正弦波、三次谐波的转换，通过555产生方波信号，然后经过积分电路产生三角波，三角波通过低通滤波电路来实现正弦波的输出，通过有源带通得到三次正弦波。此次电路设计将电子威廉希尔官方网站 基础数电部分和模电部分结合在了一起，将所学的知识运用在了实践中，加深了记忆和理解。
1、设计思路与整体框图
（1）方波的产生
由555定时器构成多谐振荡器产生方波输出，输出电压5v，实测频率为2.8kHz左右。
（2）三角波的产生
由上面产生的方波为输入，经过积分电路，输出同频率，电压为1.5V左右的三角波。
（3）正弦波的产生
由上面产生的三角波作为输入，对两种波形进行分析，经过有源低通滤波电路，输出同频率的正弦信号。改变电阻值，改变增益，使输出正弦幅值为1.4V左右。
（4）正弦的三次谐波
由方波信号作为输入信号，经过两个二阶带通滤波，其中心频率为9kHz。

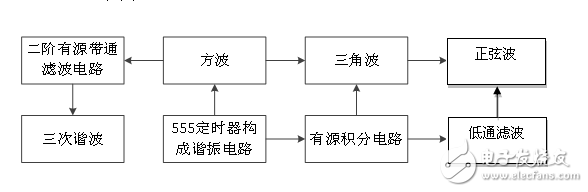

（5）整体框图：
