发视频资料介绍
一、实验目的
1、熟悉555型集成时基电路结构、工作原理及其特点
2、掌握555型集成时基电路的基本应用
二、实验原理

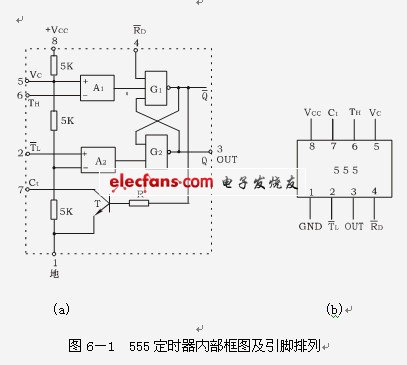

集成时基电路又称为集成定时器或555电路，是一种数字、interwetten与威廉的赔率体系 混合型的中规模集成电路，应用十分广泛。它是一种产生时间延迟和多种脉冲信号的电路，由于内部电压标准使用了三个5K电阻，故取名555电路。其电路类型有双极型和CMOS型两大类，二者的结构与工作原理类似。几乎所有的双极型产品型号最后的三位数码都是555或556;所有的CMOS产品型号最后四位数码都是7555或7556，二者的逻辑功能和引脚排列完全相同，易于互换。555和7555是单定时器。556和7556是双定时器。双极型的电源电压VCC=+5V～+15V，输出的最大电流可达200mA，CMOS型的电源电压为+3～+18V。
