模拟电子威廉希尔官方网站 实验

学习模拟电子威廉希尔官方网站 实验中常用的电子仪器——双踪示波器、函数信号发生器、直流稳压电源、交流毫伏表、频率计等的主要威廉希尔官方网站 指标、性能及正确使用方法。
1、仔细阅读“第一章 第二节 常用电子设备”中有关该次实验内容所涉及的各常用电子仪器的功能介绍及其使用说明。
2、预习此次实验指导内容，了解实验的目的、内容和基本步骤。
三、实验说明
在interwetten与威廉的赔率体系 电子威廉希尔官方网站 实验中常用仪器设备有：电子学综合实验台、示波器、函数信号发生器、频率计、交流毫伏表、万用表、（可调、固定）直流稳压电源、直流数字电压表、直流数字电流表等。在实验中，要求能够对各仪器设备进行正确、熟练的综合使用与操作，这是保证实验正确顺利进行的基本前提。

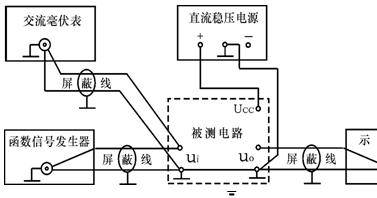

   在进行实验测试时，可按信号的流向，遵循：“连线简捷、调节顺手、观察与读数方便”的原则，进行合理布局，将多个测试仪器同时接入电路。各常用电子测试仪器在电路中的连接布局一般示意图如图1所示。
四、实验仪器
1、双踪示波器
2、函数信号发生器
3、频率计
4、交流毫伏表
5、两个0～18V可调直流稳压电源
6、直流数字电压表
五、实验内容
1、两个0～18V可调直流稳压电源与直流数字电压表的配合使用

（1）用直流数字电压表调试出“＋12V”直流稳压电源；
（2）将两个0～18V可调直流稳压电源连接成为一个“0～±15V”可调直流稳压电源；
       提示：两电源串联，公共端接地
（3）将两个0～18V可调直流稳压电源连接成为一个“0～24V”可调直流稳压电源。
提示：
两电源串联，令第二个0～18V可调直流稳压电源的负极端接地
2、函数信号发生器、频率计、交流毫伏表的配合使用
   要求通过调整函数信号发生器的幅度调节旋钮、频率调节旋钮和“短路帽”的换接，以及通过交流毫伏表、频率计的测试，得到一个有效值U=500mV，频率ƒ=1KHZ的正弦波信号。

3、双踪示波器、函数信号发生器、频率计、交流毫伏表的配合使用
   （1）示波器的调试
   示波器接通电源，预热一段时间后，荧光显示屏上应显示一条扫描光迹线，通过调节灰度、聚焦、垂直位移旋钮、水平位移旋钮使其清晰的显示于显示屏的水平中性线位置。
  （2）机内校准方波信号测试
   用机内校准方波信号（YB4320型双踪示波器机内校准方波：ƒ = 1KHZ±2%，电压峰峰值0.5V±30%）对示波器进行性能自检。
六、实验报告要求
1、实验目的；                 2、实验原理；
3、实验仪器；                 4、实验电路；
5、实验内容及实验步骤、实验数据；
6、列表整理测量结果，并把实测数据与理论计算值比较分析产生误差原因；
7、总结本次实验中函数信号发生器、频率计、交流毫伏表、示波器在使用中的注意事项；
8、总结交流毫伏表读数技巧以及示波器峰峰值与周期的读取方法。
