报站系统液晶显示的软件设计
液晶显示模块中按字节为单位划分，单个屏幕中，共分为 8 个页，每页为8 行，而每一行为 64 个位（即 64 列） 。同计算机一样，单片机控制液晶点阵显示中的数据也是以“0”和“1”代码来表示的。一般地“， 0”代表不显示数据“， 1”代表有显示数据，根据编码的不同，最终会显示出不同的字符。显示器上的显示点与驱动控制芯片中的显示缓存 RAM 是一一对应的，即字模当中的一个位代表LCD 显示中的一个像素点，取点方式为从左到右，自上到下的顺序。这里采用16 ×16 的点阵输出显示每个汉字，那么就需要屏幕上的 256 个点组成的方块来显示。一个字节对应 8 个点，所以一个汉字需要 32 个字节来存储显示。“汉字字模点阵数据批量生成工具”就是运用这个原理来实现汉字编码的软件。

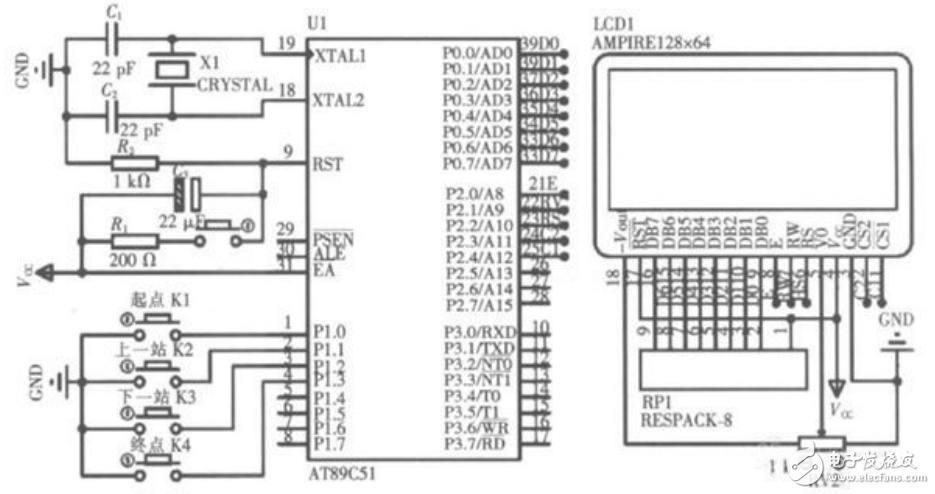

图 1 公交车报站系统液晶显示仿真电路
