PCB特性阻抗计算工具用于射频电路，高速数字电路中传输线阻抗的计算，计算PCB特性阻抗，可以根据不同传输线形式进行计算，高频电路板设计者拿来参考无妨。

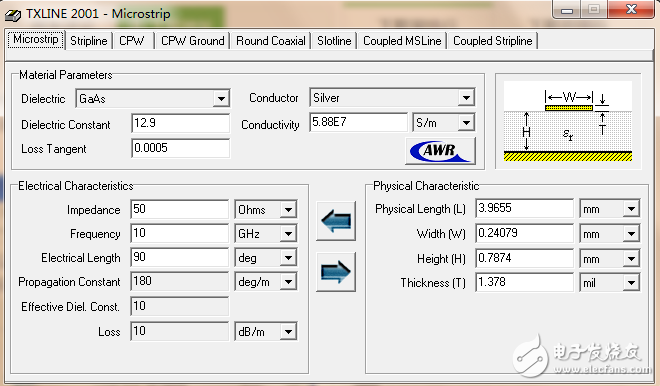

Dielectric Constant表示所选PCB材料板的介电常数，Impedance表示匹配电阻值，Frequency表示电路工作的频率，Height表示PCB材料板的厚度，Thickness表示PCB材料板上铜层的厚度，Gap表示覆铜边沿与导线的距离，Width表示计算出来微带线的宽度，Physical Length表示计算出来微带线的长度。
计算微带线的时候根据所选PCB材料板的参数，输入到Txline软件中会计算出微带线的长度和宽度。
