用FPGA打造最强网络防火墙系统的设计心得

项目背景及可行性分析
　　项目名称、项目的主要内容及目前的进展情况
　　基于FPGA的防火墙系统设计。基于FPGA平台，设计一个具有防火墙功能的系统，具备对进出网络数据包解析、过滤等功能。目前正处于总体设计与论证阶段。
　　项目关键威廉希尔官方网站 及创新点的论述；
　　关键威廉希尔官方网站 有并行运算，状态检测，CAM，规则匹配，及PowerPC嵌入式系统。本项目的创新点是将传统的软件防火墙系统移植到硬件平台，充分利用FPGA的优势，软硬件相结合，提高处理速度和性能。
　　威廉希尔官方网站 成熟性和可靠性论述：
　　硬件防火墙开发模式就国内来说主要存在三类。一类是通过网络处理器（网络芯片）， 一类是通过专用的FPGA编程，第三类是设计专用的ASIC芯片。相对于各种网络处理器，FPGA是设计ASIC芯片最重要的步骤之一。基于FPGA芯片的片上防火墙系统优势。框架结构灵活高效。开发者针对防火墙产品需求，有针对性定义数据通路、缓存单元、处理单元、内存总线、总线仲裁单元及其耦合构架，使之达到最优性能。数据线速处理。精心设计的框架结构，使得FPGA芯片的天然并行处理优势发挥到极致。数据在芯片内始终处于流动状态，多个处理单元在不同节点并行完成数据分析、处理、替换等操作，从原理上保证了数据线速处理。硬件可升级。最终产品保留FPGA芯片升级接口，随着网络应用环境与用户需求变化，更新芯片设计后，为用户提供硬件升级服务，最大程度保护用户投资。开发优势。所有功能集成在片内完成， 兼之FPGA I／O资源丰富特性，使得系统硬件布局极为简单，将网卡芯片、内存芯片与时钟直接与FPGA芯片连接即可，省却了传统主板繁杂的控制器、总线等结构，使得系统成本大幅下降。加之在FPGA中嵌入PowerPC硬核，使得片上系统的性能进一步提升。
　　项目实施方案
　　1.方案基本功能框图及描述
　　用框图的方式并加以简单的描述简述实施本项目的威廉希尔官方网站 方案。
　　

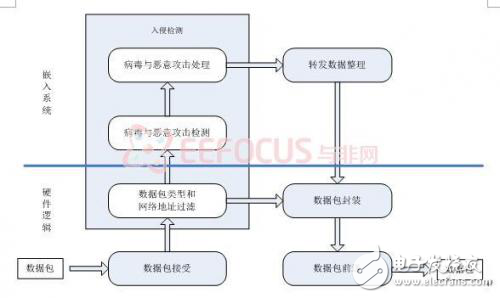

　　图1 方案基本功能流程框图
