MC34063电路简介及DC/DC转换控制电路测试方法分享

　　目前，DC/DC转换器广泛应用于远程及数据通信、计算机、办公自动化设备、工业仪器仪表、军事、航天等领域，涉及到国民经济的各行各业。文章以其中有一定代表性的MC34063电路为例，扼要介绍其电特性和用其构成的升压电路的测试方法，并解析其测试原理和升压电路设计中的注意事项，对DC/DC转换器的分析测试和量产测试提供一些借鉴。

　　MC34063电路简介

　　MC34063电路由具有温度自动补偿功能的基准电压发生器、比较器、占空比可控的振荡器，R-S触发器和大电流输出开关电路等组成。该器件可用于升压变换器、降压变换器、反向器的控制核心，由它构成的DC/DC变换器使用简单可靠，仅用少量的外部元器件。

　　主要特性：输入电压范围为2.5~40 V，输出电压可调范围为1.25~40 V，输出电流可达1.5 A，工作频率最高可达180 kHz，低静态电流，短路电流限制，可实现升压或降压电源变换器。

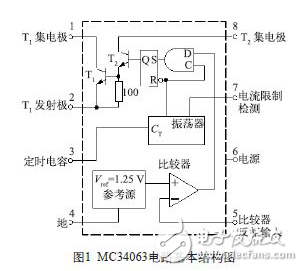

　　基本结构及引脚功能如图1:Pin1：开关管T1集电极引出端；Pin2：开关管T1发射极引出端；Pin3：定时电容CT接线端，调节CT可使工作频率在100~100 kHz范围内变化；Pin4：电源地；Pin5：

　　电压比较器反相输入端，同时也是输出电压取样端， 使用时应外接两个精度不低于1%的精密电阻；Pin6：电源端； Pin7：负载峰值电流（Ipk）取样端；6、7脚之间电压超过300 mV时，芯片将启动内部过流保护功能；Pin8：驱动管T2集电极引出端。

　　工作原理：振荡器通过恒流源对外接在CT管脚（3脚）上的定时电容不断地充电和放电，以产生振荡波形。充电和放电电流都是恒定的，所以振荡频率仅取决于外接定时电容的容量。与门的C输入端在振荡器对外充电时为高电平；D输入端在比较器的输入电平低于阈值电平时为高电平。当C和D输入端都变成高电平时，触发器被置为高电平，输出开关管导通。反之，当振荡器在放电期间，C输入端为低电平，触发器被复位，使得输出开关管处于关闭状态。电流限制检测端Pin7通过检测连接在VCC和Pin7之间电阻上的压降来完成功能。当检测到电阻上的电压降接近超过300 mV时，电流限制电路开始工作。这时通过CT管脚（Pin3）对定时电容进行快速充电，以减少充电时间和输出开关管的导通时间，结果是使得输出开关管的关闭时间延长。
