LED 照明作为新一代照明受到了广泛的关注。仅仅依靠 LED 封装并不能制作出好的照明灯具。本文主要从电子电路、热分析、光学方面阐述了如何运用 LED 特性进行设计。
PWM 是什么？

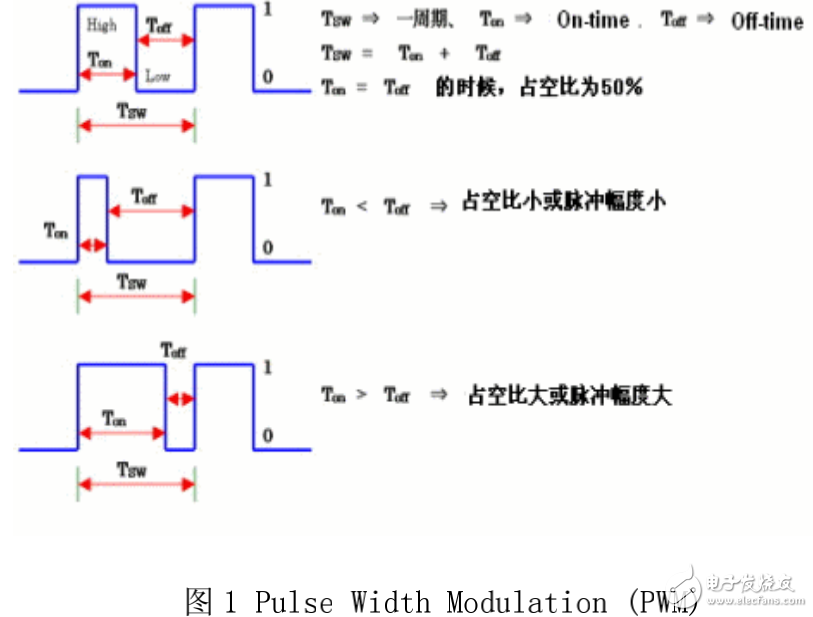

脉冲调制英文表示是 Pulse Width Modulation，简称 PWM。PWM是调节脉冲波占空比的一种方式。如图 1 所示，脉冲的占空比可以用脉冲周期、On-time、Off-time 表示，如下公式：
占空比＝On-time（脉冲的 High 时间）/ 脉冲的一个周期（On-time + Off-time）Tsw（一周期）可以是开关周期，也可以是Fsw=1/Tsw 的开关频率。
在运用 PWM 的驱动电路中，可以通过增减占空比，控制脉冲一个周期的平均值。运用该原理，如果能控制电路上的开关设计（半导体管、MOSFET、IGBT 等）的打开时间（关闭时间），就能够调节LED 电流的效率。这就是接下来要介绍的 PWM 控制。
