LDO中的噪声示例及面向可调低压差稳压器的降噪网络

2017-09-12 | rar | 0.1 MB | 次下载 | 免费

资料介绍

  噪声对高性能interwetten与威廉的赔率体系 电路设计人员来说是一个极其重要的参

  数。对高速时钟模数转换器ADC)、数模转换器

  (DAC)、电压控制振荡器(VCO)和锁相环(PLL)来说尤其如

  此。降低输出电压噪声的关键是保持交流闭环增益接近单

  位增益,且不影响交流性能和直流闭环增益。

  本应用笔记描述如何用简单的RC网络降低可调低压差稳压

  器(LDO)的输出噪声。我们将提供针对多个LDO的实验数

  据,以展示这一简单电路威廉希尔官方网站 的有效性。尽管降噪(NR)是

  本应用笔记的重点,但同时一些测试数据也展示了降噪对

  电源抑制比(PSRR)和瞬变负载响应的影响。

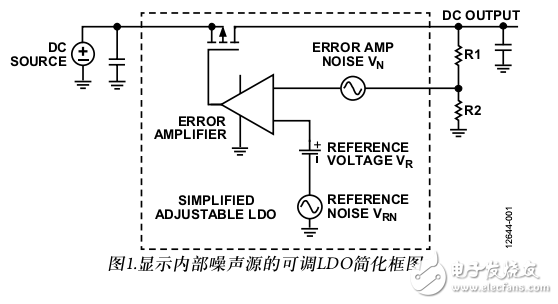

  图1显示典型可调LDO的简化框图。输出电压VOUT是基准

  电压VR和误差放大器直流闭环增益的函数。将基准电压与

  直流闭环增益相乘可以算出输出电压。公式如下

LDO中的噪声示例及面向可调低压差稳压器的降噪网络

  误差放大器噪声VN也乘以相同的因数,得到的输出噪声随

  设定输出电压值而成比例的增加。

  当输出电压比基准电压小两倍时,输出噪声仅会小幅增

  加。然而,对于许多敏感型应用来说,这个小幅增加却是

  不可接受的
LDO中的噪声示例及面向可调低压差稳压器的降噪网络
