倒顺开关正反转控制线路
倒顺开关正反转控制线路具有使用电器少，线路简单，一般用于控制额定电流 10A、功率在 3KW 及以下的小容量电动机。

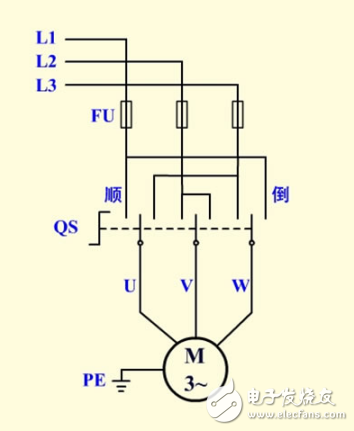

1、电路原理图
2、电路组成
本电路由熔断器 FU、倒顺开关及三相异步电动机 M 组成。
3、威廉希尔官方网站 要求
将倒顺开关扳到“顺”位，电动机正转；扳到“倒”位，电动机反转；扳到“停”位电动机停止。
4、工作原理图

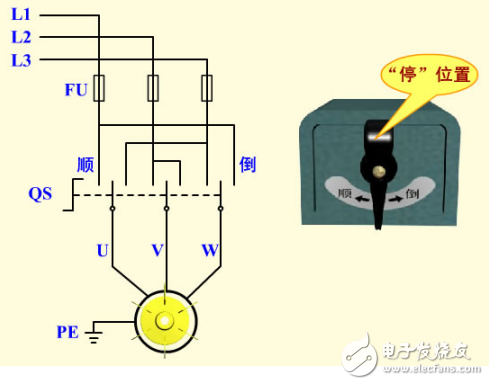

当手柄处于“停”位置时，QS 的动、静触头不接触，电路不通，电动机不转。

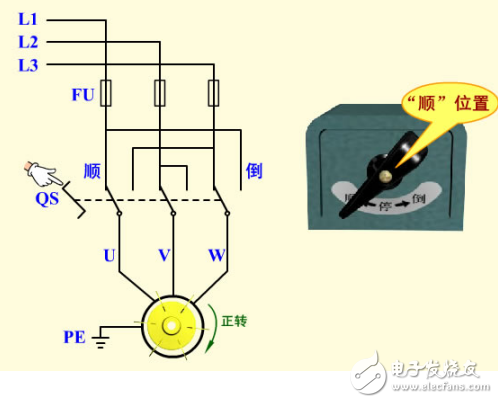

当手柄板至“顺”位置时，QS 的动触头和左边的静触头相接触，电路按 L1—U、L2—V、L3—W 接通，输入电动机定子绕组的电源相序为 L1—L2—L3，电动机正转。
当手柄板至“倒”位置时，QS 的动触头和右边的静触头相接触，电路按 L1—W、L2—V、L3—U 接通，输入电动机定子绕组的电源相序变为 L3—L2—L1，电动机反转。
5、使用时应注意的事项
当电动机处于正转（反转）状态时，要使它反转（正转），应先把手柄扳到“停”的位置，使电动机先停转，然后再把手柄扳到“倒”（“顺”）的位置，使它反转（正转）。
