时间继电器自动控制三角形降压起动控制电路原理图及星型控制电路
操作者必须在电动机起动结束后,按下全压运行按钮,才可进行工作。若忘记按下全压运行按钮而进行工作,将会烧毁电动机。解决的办法利用时间继电器进行自动控制。

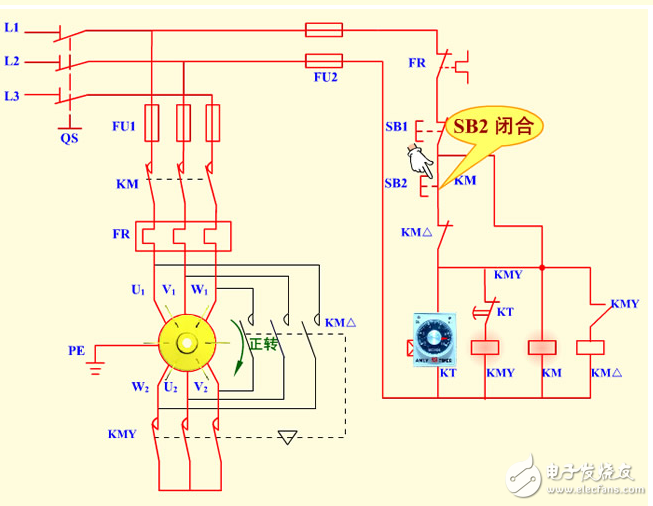

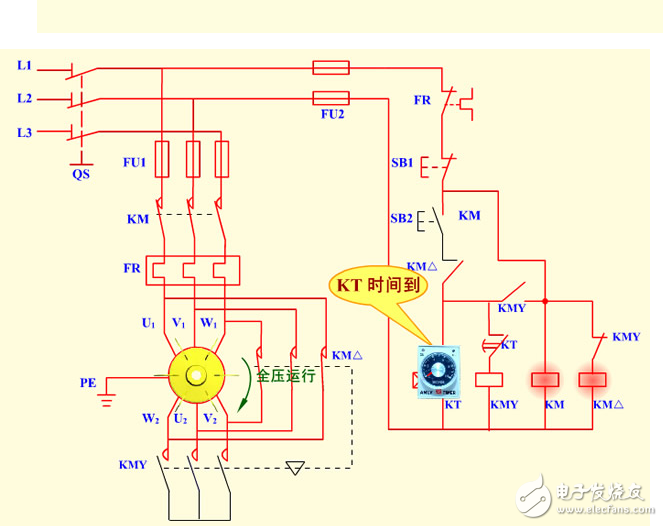

1、电路原理图
2、电路组成
本电路由电源隔离开关 QS;熔断器 FU1、FU2;交流接触器 KM、KMY、KM△;热继电器 FR;时间继电器 KT;启动按钮 SB2;停机按钮 SB1 及电动机 M 组成。
3、威廉希尔官方网站 要求
电动机启动时,电动机定子绕组接成 Y 形,降压启动,启动完成电动机定子绕组接成 △ 形,电动机全压运行。
4、工作原理
(1)合上 QS,电源引入。
(2)电动机 Y 形接法降压启动
(3)电动机 △ 形接法全压运行
(4)停止
按下 SB1 电动机停止运行。
(5)停止使用时,断开电源开关 QS。
