蜂窝电话和无线个人数字助理不断地集成各种全新的性能和应用。在同一部手持移动设备中需要集成包括IS -95. CDMA 2000、W-CDMA、UMTS、GSM、PHS、Wi-Fi、WiMax. Bluetooth以及GPS等多种无线通信威廉希尔官方网站 。LMV112时钟缓冲放大器能够解决不同芯片组之间的时钟干扰问题。

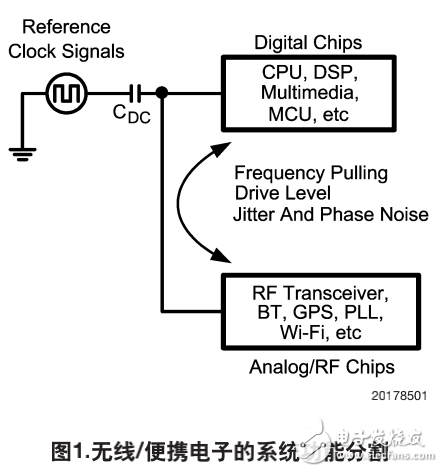

图1．表示便携式电子产品对系统时钟的要求。电子产品的硬件部分可以按功能划分为三种电路。包括系统时钟电路、通常由亚微米CMOS威廉希尔官方网站 实现的纯数字电路，以及一般用BiCMOS混合信号工艺完成的interwetten与威廉的赔率体系 ／射频电路。对于系统时钟电路，它可以是一个独立的模块，或者是CMOS. BiCMOS芯片中的内置电路，并外接晶体作为振子。这两种方案各有其优缺点。这里要解决的主要问题是：便携电子产品中不同芯片之间时钟信号的相互影响。作为一个系统的基准时钟，该时钟信号应该纯净且准确。就是要求高频率稳定性、低相位噪声和低时钟信号失真等指标。如图1所示，不同芯片与时钟电路之间的负载效应会使原来高度精确的时钟信号劣化。这里通过增加时钟缓冲放大器，例如LMV112，来降低相互影响，保持晶体振荡器电路原有的性能。
