以声表滤波器设计的868MHz频率的电路

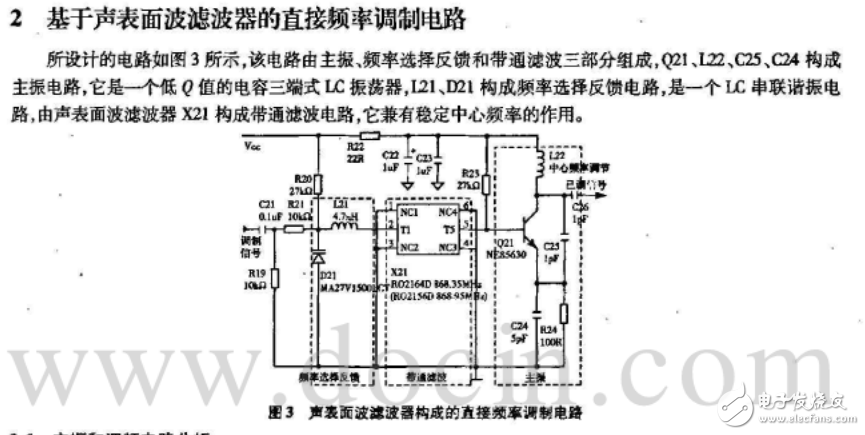

分析了现有各种UHF频段频率调制电路的特点，设计了一种基于声表面波滤波器的868MHz频率调制电路，给出了完整电路原理图，结合EWB仿真较为详细地阐述了设计思路。该频率调制电路由主振和频率选择反馈两部分组成，主振部分采用共基极的电容三端式振荡器，避免了集电结电容的密勒效应，频率选择反馈部分串有由声面波滤波器构成的高Q值窄带滤波器，该滤波器兼有稳定中心频率的作用。这种电路具有结构简单、低本低廉、中心频率稳定、带外残留少、调试方便等特点，已成功应用于自行开发的无线话筒中。该电路既可用于FM也可用于FSK，特别适合于无线话筒、无线对讲、无线耳机、无线遥控、无线数据采集等各种中、低档无线通信设备。
